Кирпичная печь для бани весьма важный элемент любого дачного дома. Но на первый взгляд может показаться, что ее возведение — долгий и сложный процесс. Однако это совсем не так.

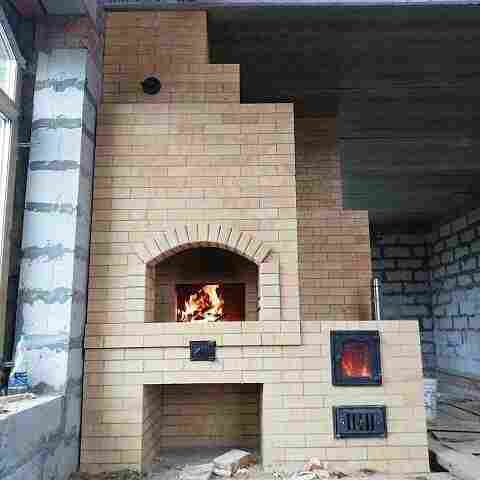

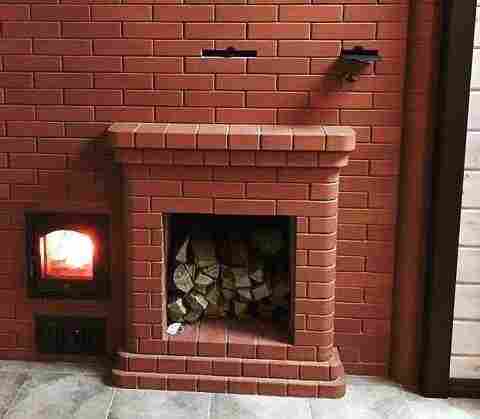

Виды конструкции

Сейчас в строительных магазинах можно увидеть многообразие портативных обогревающих элементов, однако люди в основном предпочитают традиционную печку из кирпича.

При всей своей массивности такой агрегат имеет ряд весомых преимуществ:

• пожаробезопасен;
• хорошо удерживает тепло;
• прогревает большие помещения.

Однако, если у вас не хватает средств на материалы или же пространство не позволяет соорудить полноценную печь, то свое предпочтение стоит отдать компактному металлическому варианту или купить мощные печи для бани.

Варианты возведения

При возведении конструкции можно выделить четыре варианта установки. Каждый из них рассмотрим отдельно.

Исторический

Имеет еще одно название — «по-черному». Именно так наши предки топили бани на Руси. В такой конструкции нет дымохода. Принцип заключается в том, что именно дым очень быстро прогревает помещение. После того, как все дрова сгорают, он выходит через окна или другие специальные отверстия.

Смешаный

Здесь есть труба для отвода дыма, однако он все равно будет попадать в комнату. Как и в первом способе, помещение прогревается довольно быстро, однако стоит учитывать нюанс, что париться можно только с затушенным пламенем в топке.

Чистый

В этой системе камни нагреваются от плиты, поэтому дыма и запаха гари в парилке нет. Однако такой способ имеет свои минусы. Так на прогрев пространства нужно большое количество дров, при этом, сам процесс займет до 12 часов.

Двойной

Свое название он получил из-за того, что в такую конструкцию входит кирпичная печь и две чугунные плиты, установленные над дымоходом.

Расчет размеров

Размер такой печи зависит от помещения. Поделите площадь комнаты на 2, так вы получите нужное число киловатт, требуемое для печи. Затем полученную цифру умножьте на 2,5 или 3 — это и есть итоговые параметры. С имеющимися вычислениями можно приступить к поиску схем строения. Если у вас нет навыков самостоятельного составления таких планов строительства, то их можно найти в специальной литературе, либо в Сети. Подбирайте варианты, исходя из полученных цифр и размера помещения.

Материалы

После того, как вы все решили с размерами, нашли подходящий чертеж, выбрали вариант возведения и размещения тепловой конструкции, необходимо подумать о подборе качественных материалов. Разберем самые популярные.

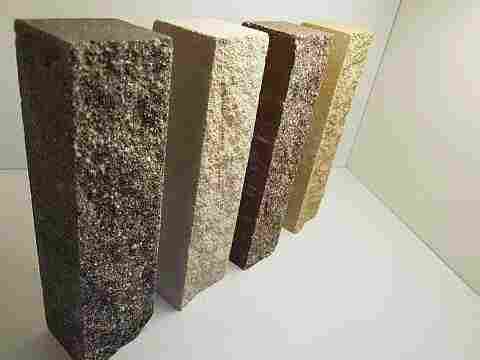

Кирпич

При возведении банных печей многие допускают ошибку при выборе главного элемента — кирпича. Кладка должна быть огнеупорной, поскольку температура горения может достигать 1400 градусов. Зачастую продавцы в магазинах выдают обыкновенный товар за огнестойкий. Чтобы протестировать материал на прочность и пригодность, проверьте его на сколы и трещины. Если поверхность неровная, со множеством дефектов, то он не годится. Также можно попробовать ударить по нему молотком. От качественного изделия инструмент отскочит, при этом издав тонкий звук. Есть еще один нехитрый способ проверки — уроните его. Если стройматериал рассыпался на мелкие кусочки, то брать большой объем не стоит.

Для уменьшения затрат советуем выложить ими только те участки, которые будут подвергаться воздействию наиболее высоких температур. Для всех остальных элементов, в том числе и облицовки, подойдут обычные стройматериалы этого вида.

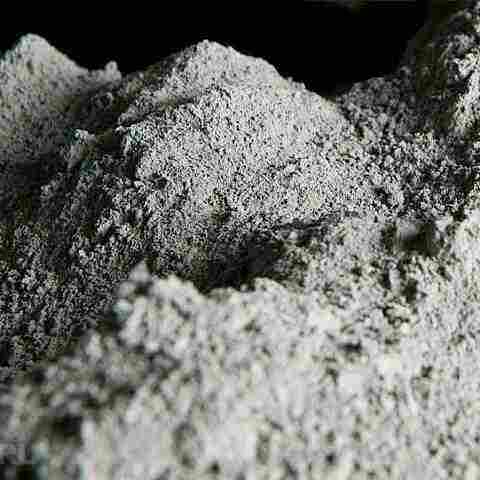

Раствор

Для кладки печей для бани из кирпича обычно применяют глиняные растворы. Однако и здесь есть свои тонкости. Например, стройматериал и раствор должны выдерживать одинаковую температуру, поэтому целесообразно подбирать их по составляющим. Также в состав раствора обязательно включается песок, который необходимо просеять. Уделите особое внимание чистоте и свежести воды.

Обратите внимание на пропорции: на одно ведро воды обычно приходится ведро песка.

Для строительства кирпичной печи для бани своими руками вам также понадобится бетонный раствор, который необходимо будет приготовить из одной части цемента, трех долей песка и 4 долей щебенки и воды в пропорциях, равных половине веса цемента.

После того, как все будет подготовлено, можно приступать к возведению.

Этапы кладки банной печи из кирпича

1. Строим фундамент

Из-за совокупности своих материалов изделие получается весом около тонны, что оказывает весьма серьезное давление на основание помещения, где она будет находиться. Поэтому для нее лучше подготовить крепкий фундамент. Для этого необходимо разметить по краям то пространство, которое вы отводите под основание установки. Выройте яму глубиной около 60 см, при этом для устойчивости конструкции советуем расширить нижние 10-20 сантиметров. Далее плотно засыпьте расширенную часть песком, а поверх также плотно насыпьте 10 сантиметров щебня и битого кирпича.

2. Делаем опалубку

Теперь по краям вырытого котлована установите опалубку. Ее можно сделать из досок и гвоздей. Положите в углубление на подставки армирующую сеть на расстоянии от стенок и дна около 5 сантиметров. После установки металлического укрепления можно заливать бетон. Делайте это равномерно, при этом не доходя до уровня пола примерно на 15 сантиметров. После этого измерьте верхний срез — он должен получиться абсолютно горизонтальным.Раствор должен просушиться в течение 7-10 дней, а по истечении этого времени можете смело демонтировать опалубку и образовавшиеся пустые участки заделать измельченным гравием. После того, как бетон высох, его необходимо покрыть двойным слоем битума и рубероида. Такая гидроизоляция защитит конструкцию от воздействия влаги.

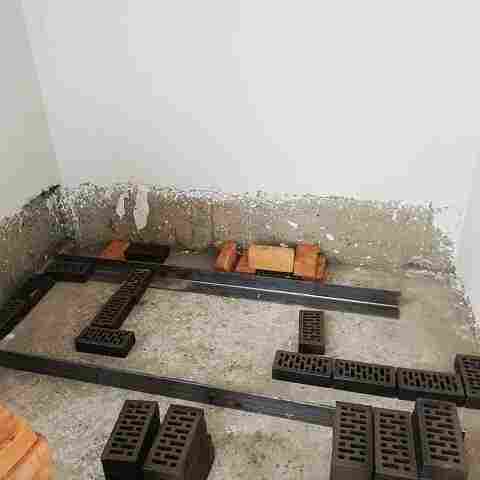

3. Приступаем к кладке

При установке третьего ряда не забудьте закрепить дверку поддувала. Предварительно пропилите болгаркой желобки в кирпичах: туда вы проложите оцинкованную стальную проволоку, на которой и будет держаться дверца.

Также углубления в стройматериалах понадобятся на кладке пятого ряда. Там нужно будет установить стальные уголки, на которые устанавливаются колосники. Эта металлическая решетка поможет циркуляции воздуха и поддержит топливный материал.

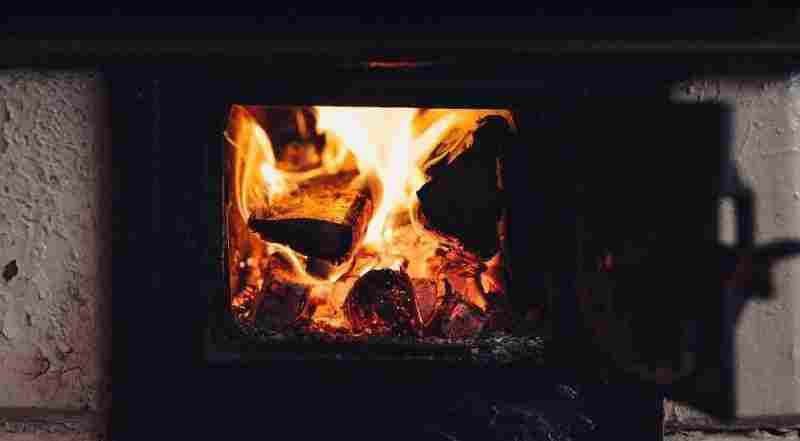

4. Укладываем топку

Топка выкладывается из шамотного кирпича. Если для «внутренностей» печи использовать обычный красный и керамический стройматериал, то агрегат долго не прослужит и разрушится из-за агрессивных температур.

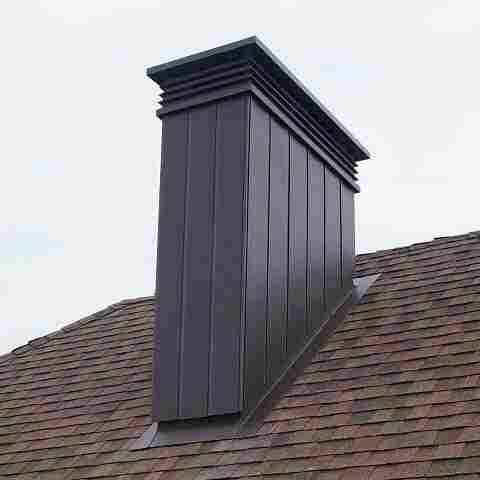

Так, при постоянной подгонке подводите работу к перекрытию верхней стенки печи. Поскольку пространство будет довольно большим, то рекомендуем параллельно уложить две полосы из стали так, чтобы они соединяли две напротив стоящие стенки строения. Перед тем как их положить на кладку, сделайте в ней углубления. Такая хитрость поможет избежать обвала материала внутрь конструкции. Также при перекрытии поверхности строения оставьте отверстие для формирования дымовой трубы. Сама труба выводится на высоту, которую вы изначально задумали в проекте.

Ваша печь готова. Принцип ее работы предельно прост: во время сгорания топлива горячий газ нагревает стены сооружения и внутреннюю емкость с водой, после чего проходит через трубы, каменную засыпку, а после этого уходит в дымоход, при этом не оставляя в помещении копоти и явного запаха гари. Подробный процесс кладки отображен на видео.

Правила безопасности использования

Чтобы сделать конструкцию пожаробезопасной, продумайте защиту всех поверхностей, которые находятся с агрегатом в одном помещении. Стены, которые почти соприкасаются с ним или находятся на расстоянии 10 сантиметров, необходимо покрыть теплоизоляционным материалом.
