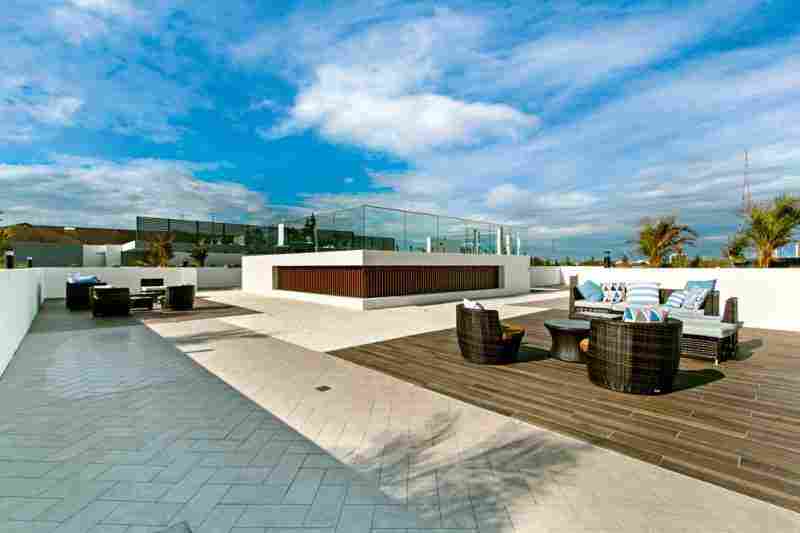

Терраса, спортивная площадка, розарий — всё это может быть на эксплуатируемой крыше. Главное, выбрать качественную изоляцию и другие составляющие кровельного пирога, срок службы которых сопоставим со сроком жизни строения.

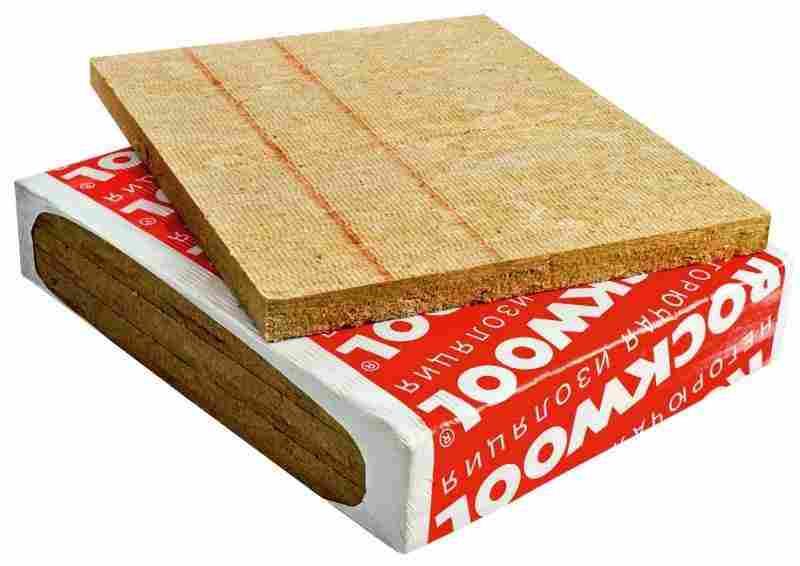

Плиты двойной плотности Руф Баттс Д Оптима (Rockwool), длина 1000–2400 мм, ширина 600–1200 мм, толщина 60–200 мм (4928 руб./м³). Фото: Rockwool
Вначале определимся с терминами. По уклону крыши разделяют на скатные и плоские. Водонепроницаемость первых, помимо кровельного материала, обеспечивает естественный сток воды по уклону. Герметичность плоских крыш не зависит от угла уклона, это результат применения специальных материалов и технических решений.
Утеплитель для плоской кровли Isover OL-P, плиты 1190 × 1380 × 100 мм, (4800 руб./м³). Фото: «Сен-Гобен»

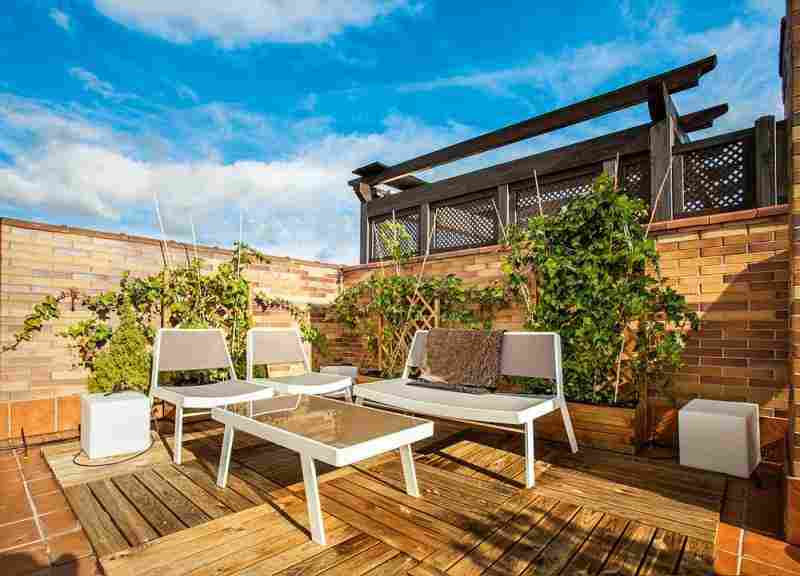

В свою очередь, плоские крыши делят на неэксплуатируемые и эксплуатируемые. Неэксплуатируемые выполняют только основные кровельные функции, а люди там появляются только для необходимого периодического обслуживания. Конструкция эксплуатируемых даёт возможность использовать эту площадь в качестве зоны отдыха, спортивной площадки и т. п. Отличительной особенностью таких крыш является наличие защитного слоя поверх гидроизоляции. Это может быть настил из террасных досок, керамическая плитка и даже грунт с травой или высаженными растениями, отчего такую разновидность эксплуатируемой кровли часто называют зелёной. И кстати, плоская крыша открывает возможность поэтапного возведения дома (предусмотренного проектом), когда благоприятного финансового периода можно с комфортом дождаться под временной кровлей.
Традиционная или инверсионная крыша?
Основанием для плоской крыши служат перекрытия из монолитного или сборного железобетона, стальные профилированные листы и т. д.
По конструкции плоские крыши делят на традиционные и инверсионные. В первом случае на перекрытие настилают слой пароизоляции, на него — теплоизоляционные плиты, а сверху — слой гидроизоляции, то есть кровельное покрытие.

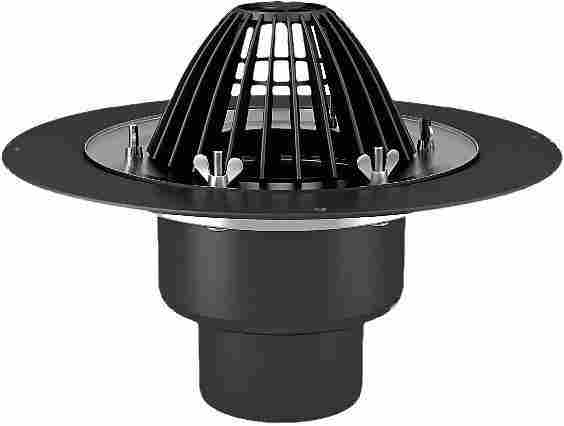

Элементы внутреннего водостока — водоприёмные воронки. Их устанавливают на пониженных участках кровли. Водоприёмники с электрообогревом исправно работают при чередовании оттепелей и заморозков. Фото: Rockwool
Инверсионная крыша отличается от традиционной порядком следования конструктивных слоёв. Здесь утеплитель, устойчивый к постоянному воздействию воды, расположен поверх гидроизоляции, а последняя находится непосредственно на несущей конструкции. При этом гидроизолирующий слой надёжно защищён от механических повреждений и находится в зоне положительных температур, что благоприятно сказывается на сроке его эксплуатации. Ведь циклы замораживания-размораживания разрушительны практически для любого материала. Инверсионная крыша предпочтительнее традиционной с точки зрения долговечности. В ней главный элемент ограждающей конструкции — гидроизоляция — надёжно защищён от внешних воздействий. И кстати, превратить такую кровлю в эксплуатируемую совсем несложно, достаточно засыпать утеплитель дренажным слоем пескогравия, а поверх него уложить тротуарную плитку.

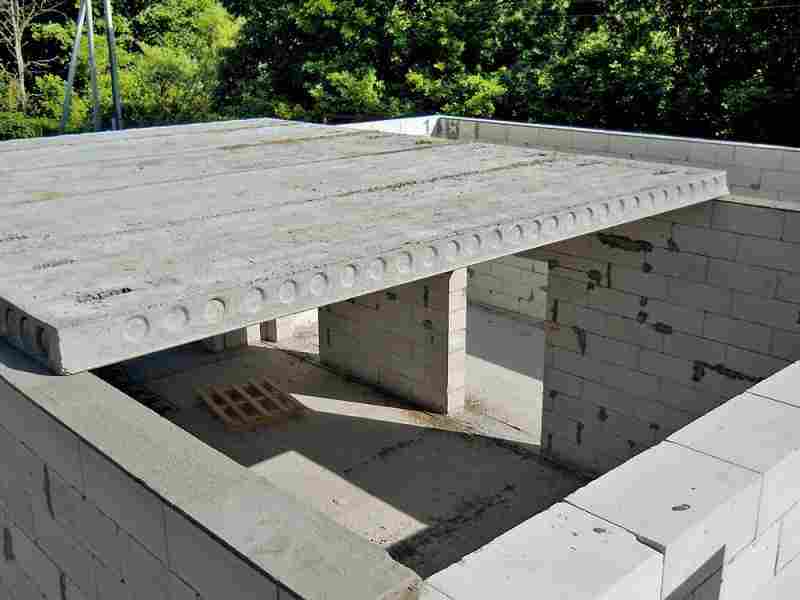

Железобетонные плиты будут служить надёжной основой для самых разных кровельных пирогов, в том числе с верхним слоем из тротуарной плитки или плодородной почвы.

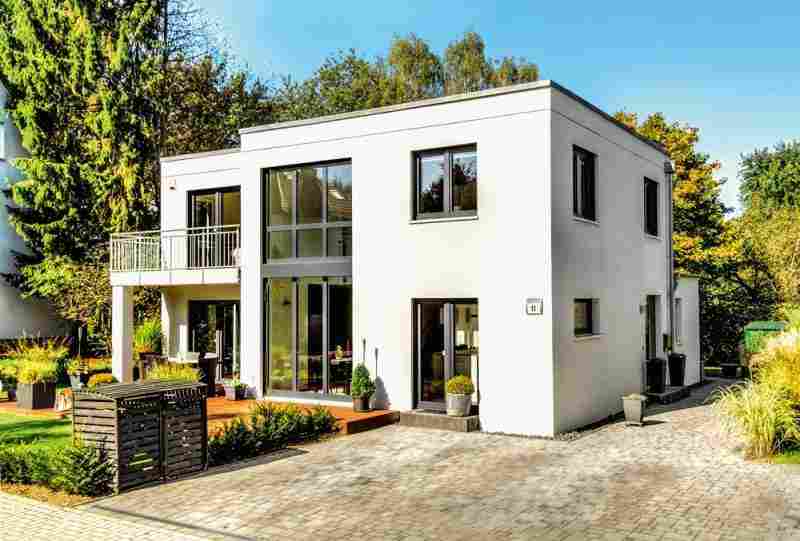

Плоская крыша загородного дома
| Преимущества | Недостатки |
|---|---|
| Из-за меньшей площади крыши требуется меньше материалов, чем при обустройстве скатной конструкции. | Плоские эксплуатируемые кровли, создающие значительную нагрузку на перекрытия, а иногда и на фундамент, предусматривают на этапе проектирования дома. |
| Монтаж кровельного пирога удобнее и занимает меньше времени, чем на скатной кровле. | Необходим расчёт перекрытия с учётом веса снеговой нагрузки, которая потребует усиления конструкции и увеличения её стоимости. |
| Высокая ремонтопригодность крыши. | Необходимы организация наружной или внутренней системы водостоков, постоянный контроль за ними, чтобы предупредить засоры и промерзание при отрицательной температуре. |
| Доступность обслуживания. | Невозможно использовать традиционные листовые кровельные материалы. |
| Зимой снежная шапка играет роль своеобразного дополнительного утепления крыши. | Требуются регулярные проверки герметичности кровельного пирога во избежание протечек. |
| Вариант с эксплуатируемой кровлей даёт дополнительную полезную площадь для разнообразного времяпрепровождения. |
Сток воды на плоской крыше
Не секрет, что застой воды негативно сказывается на долговечности плоской крыши и может стать причиной постепенного разрушения конструкции. Поэтому задача отведения воды с крыши чрезвычайно важна. Её помогает решить небольшой уклон за счёт конструктивных приёмов или уклонообразующих систем. Например, на крышах с основанием из профнастила уклоны, как правило, задают несущие конструкции, а на плоских железобетонных основаниях их делают с помощью слоя керамзитового гравия, цементно-песчаного раствора и т. п. В любом случае уклон или угол наклона ската кровли к горизонту, в соответствии с СП 17.13330.2011 «Кровли», должен быть не менее 1,5 %. Это необходимо для беспрепятственного стока воды к сливным воронкам, которые равномерно размещают в самых низких точках крыши.

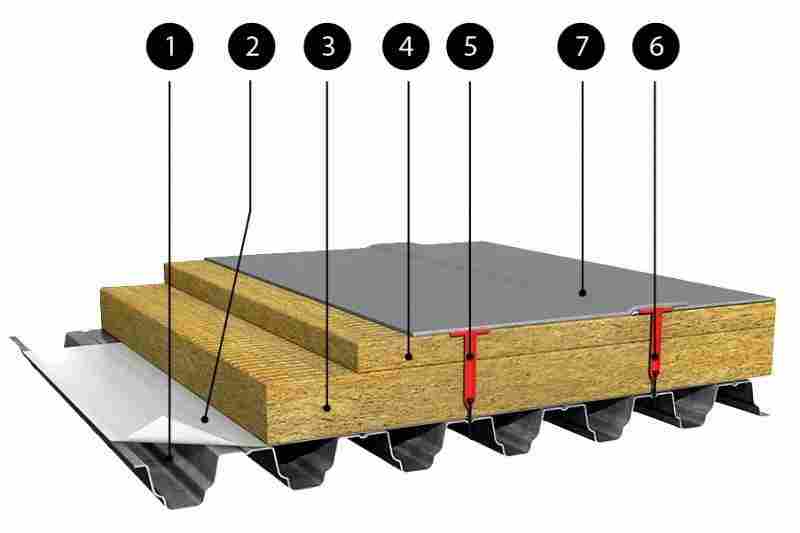

Кровельное покрытие по профилированному стальному листу
Чем утеплять плоскую крышу

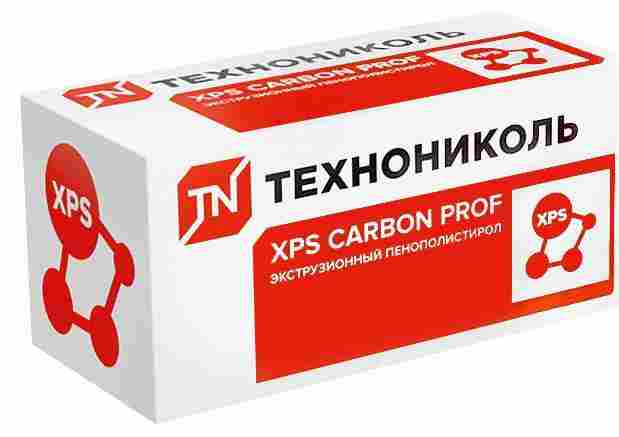

Плиты XPS ТЕХНОНИКОЛЬ Carbon Prof, размер 1180 × 580 × 30–100 мм (от 196 руб./м²). Фото: ТЕХНОНИКОЛЬ
В качестве теплоизоляции плоских крыш традиционного типа в коттеджном строительстве чаще всего используют плиты каменной ваты, стекловолокна (с прочностью на сжатие при 10%-й деформации — не менее 40 кПа), экструдированный пенополистирол и PIR-плиты. Их укладывают в один или несколько слоёв, накрывая плитами верхнего слоя стыки плит нижнего, предотвращая появление мостиков холода. К основанию теплоизоляцию приклеивают или фиксируют механическим способом. Для утеплителя эксплуатируемой крыши принципиально важны его высокая плотность и прочность на сжатие. Эти величины рассчитывают, исходя из разных факторов, но прежде всего — из веса устанавливаемой поверх теплоизоляции конструкции. На нашем рынке представлено множество интересных инновационных теплоизоляционных материалов.

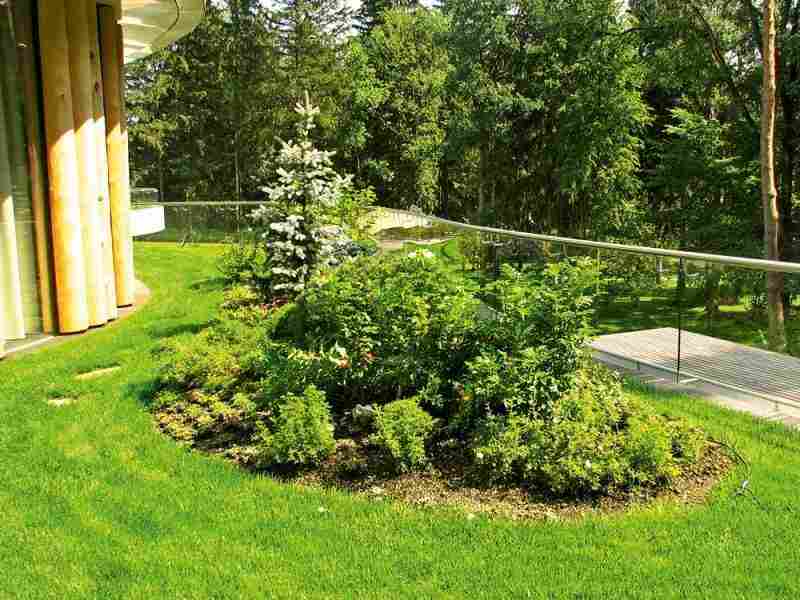

Экстенсивное и интенсивное озеленение крыши

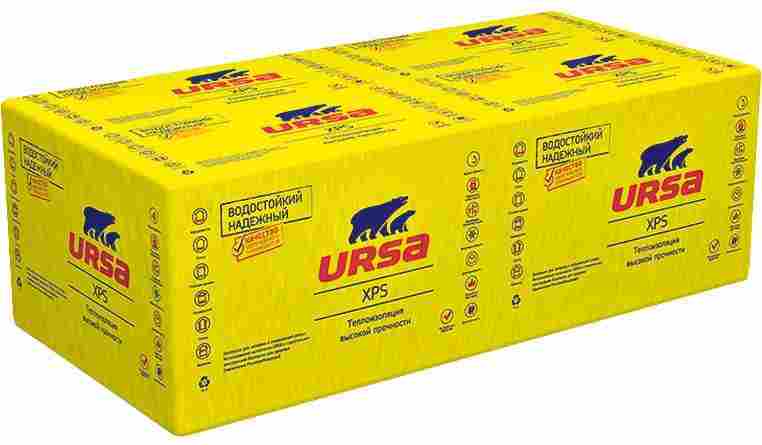

Плиты URSA XPS N-III, размер 1250 × 600 × × 40–100 мм (от 190 руб./м²). Фото: URSA
Для экстенсивного озеленения используют растения, хорошо адаптирующиеся к условиям крыши и не нуждающиеся в специальном уходе, например мхи, седумы, злаки, особые травы. Интенсивное озеленение предполагает большее разнообразие высаживаемых растений, требующих постоянного ухода: полива и подкормки. Это могут быть травянистые многолетники, кустарники, газонные растения и даже деревья. При смешанном варианте на участках с экстенсивным озеленением отдельными зонами высаживают кустарники или деревья.

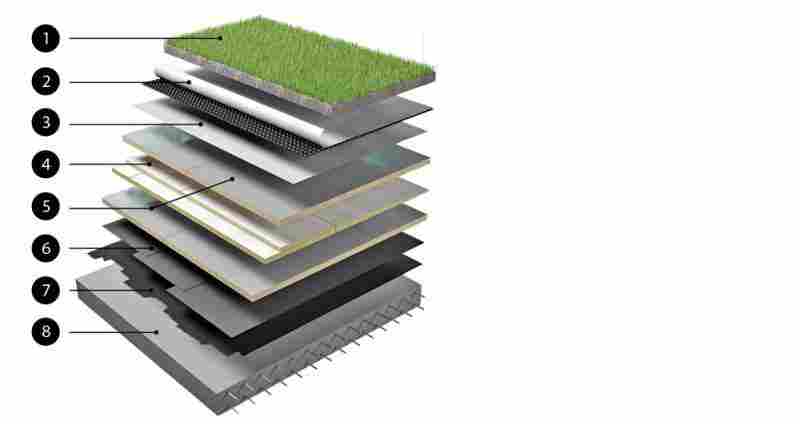

Система эксплуатируемой крыши с защитным покрытием из грунта с зелёными насаждениями ТН-КРОВЛЯ ГРИН PIR
Плиты двойной плотности

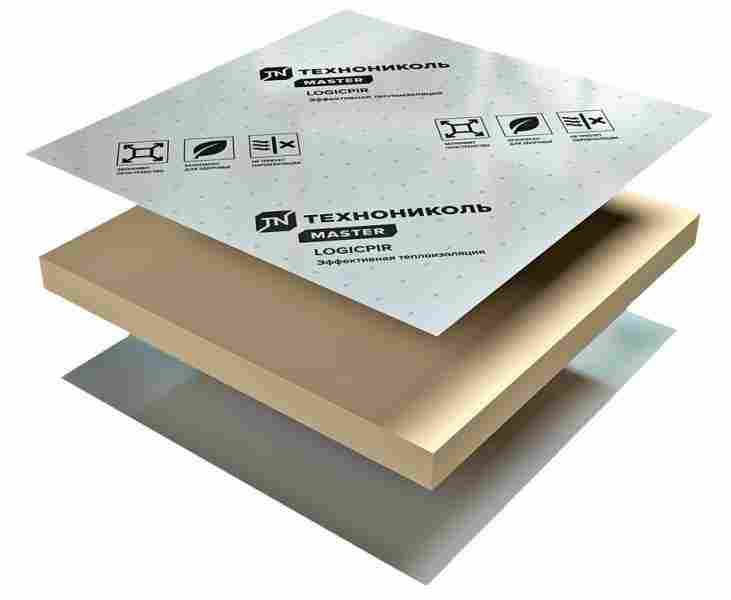

Плиты PIR выпускают каширо-ванными с двух сторон фольгой, стеклохолстом, а также с гладкими или профилированными торцами. Фото: ТЕХНОНИКОЛЬ
Большие распределённые нагрузки, возникающие при монтаже и эксплуатации плоских кровель, успешно выдерживают кровельные плиты двойной плотности из каменной ваты Руф Баттс Д Экстра/Оптима/Стандарт (Rockwool). Они имеют комбинированную структуру из жёсткого верхнего (наружного) слоя плотностью 205 кг/м³ и нижнего (внутреннего) плотностью 120 кг/м³.
В отличие от традиционного двухслойного решения, с помощью плит двойной плотности такой же толщины в большинстве случаев можно достичь более высоких показателей термического сопротивления теплоизоляционного слоя, а также ускорить процесс монтажа за счёт снижения количества изоляционных слоёв в 2 раза. Стоимость упаковки Руф Баттс Д Экстра/Оптима с плитами размером 1000 × 600 мм, толщиной 60–200 мм колеблется от 490 до 1440 руб.
Уклон из плит
Одна из главных причин сокращения срока службы плоской кровли связана с нарушением или неправильным устройством уклонов и контруклонов и, как следствие, образованием застойных зон, а проще говоря, луж на её поверхности. Как показывает практика, оптимальный уклон кровли — не менее 1,5 % и контруклон — от 3 %. Для их создания обычно применяют недорогие засыпные утеплители (керамзит, перлит) или лёгкие бетонные смеси (пенополистиролбетон, керамзитобетон, перлитобетон). Альтернативный способ — использование жёстких плит экструдированного пенополистирола (XPS) с уклоном ТЕХНОНИКОЛЬ Carbon Prof Slope. Это набор плит с уклоном 1,7 % (плиты A и В), 3,4 % (плиты J и K) и 8,3 % (плита М), нарезанных из экструзионного пенополистирола толщиной 40, 70 и 80 мм. Они помогут решить проблему застойных зон и снизить нагрузку на основание благодаря низкой плотности материала. А кроме того, избавят от мокрых процессов во время работ по устройству уклонов, уменьшив трудозатраты и время монтажа кровли. Стоимость упаковки XPS ТЕХНОНИКОЛЬ Carbon Prof Slope, 1,7 % уклон (плита A), размером 1200 × 600 × 20 мм — 1570 руб.
Вместо уклонообразующей стяжки можно использовать теплоизоляционные плиты переменной толщины, с помощью которых несложно создать плавный перепад уровня крыши для стока воды.
Плиты PIR
Плоская кровля, без сомнений, выдержит вес стоящих на ней предметов и пешеходные нагрузки и будет долго служить без ремонта, если в качестве изоляции использовать плиты PIR, которые производят компании ТЕХНОНИКОЛЬ, PirroGroup, «Изобуд», «Лиссант», «ПрофХолод». Это материал нового поколения на основе пенополиизоцианурата (одной из разновидностей жёсткого пенополиуретана). Он не так давно появился на российском рынке, поэтому стоит напомнить, что плиты PIR обладают самой низкой теплопроводностью среди современных утеплителей: λ = 0,021–0,023 Вт/(м • К). В то время как у плит экструдированного пенополистирола λ = 0,031–0,033 Вт/(м • К), а у плит каменной ваты λ = 0,034–0,046 Вт/(м • К). Структуру материала образуют закрытые ячейки, заполненные газом малой теплопроводности (от 0,016 до 0,022 Вт/(м • К), что заметно ниже теплопроводности воздуха (0,0266 Вт/(м • К). Такое строение обеспечивает высокую эффективность и отличные теплоизоляционные характеристики, гарантируя максимальную тепловую защиту даже при небольшой толщине утеплителя.
Высокая прочность на сжатие плит PIR позволяет применять их в системах плоских эксплуатируемых крыш, где они демонстрируют требуемое сопротивление пешим нагрузкам. Стоимость 1 м² теплоизоляционных PIR-плит Ф/Ф размером 2385 × 1185 мм и толщиной от 40 мм — от 505 руб., что несколько выше, чем у других теплоизоляционных изделий.
PIR — один из самых современных экологичных утеплителей. Он обладает характеристиками, которые крайне важны при строительстве частного дома с плоской крышей. Во-первых, низкая теплопроводность плиты PIR позволяет уменьшить количество утеплителя и общий вес конструкции кровли. Во-вторых, срок службы такого утеплителя более 50 лет. Он не боится влаги, прочен, не вытаптывается, что имеет первостепенное значение на этапе обустройства и эксплуатации кровли, в том числе оборудованной под зелёную зону отдыха. Главное при монтаже плит утеплителя — тщательно подгонять их друг к другу, не допуская зазоров, наличие которых чревато потерей тепла, промерзанием и образованием конденсата. Имейте в виду: жёсткие плиты PIR повторяют неровности основания, и это, конечно, снижает эстетическое восприятие от выполненной работы. Поэтому утеплитель следует укладывать только на выровненную поверхность.
Владимир Шалимов
Ведущий технический специалист компании ТЕХНОНИКОЛЬ

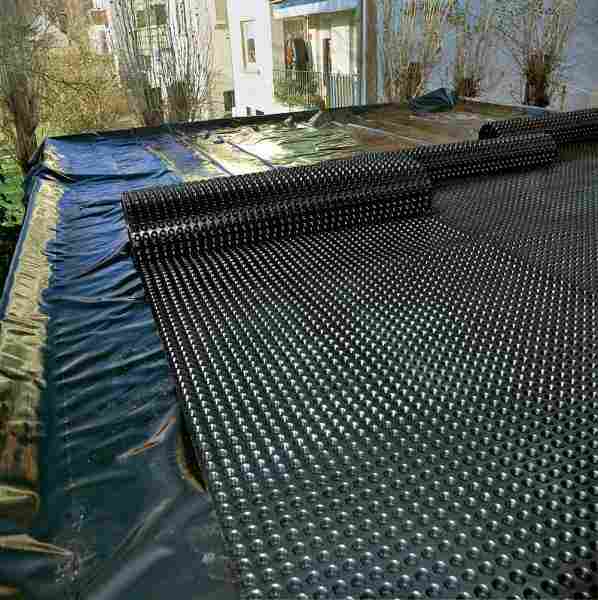

Процесс монтажа дренажной мембраны в инверсионной системе

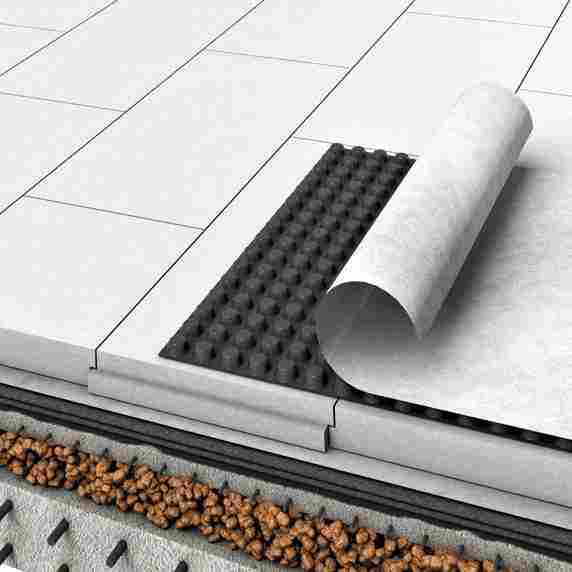

На железобетонное основание насыпают слой гравия, заливают стяжку, покрывают её двумя слоями рулонной гидроизоляции, поверх которой настилают дренажную мембрану Planter geo (ТЕХНОНИКОЛЬ) геотекстилем вверх. При соединении рулонов геотекстиль нижнего отделяют от основы на нужную величину для «стыковки» со следующим листом

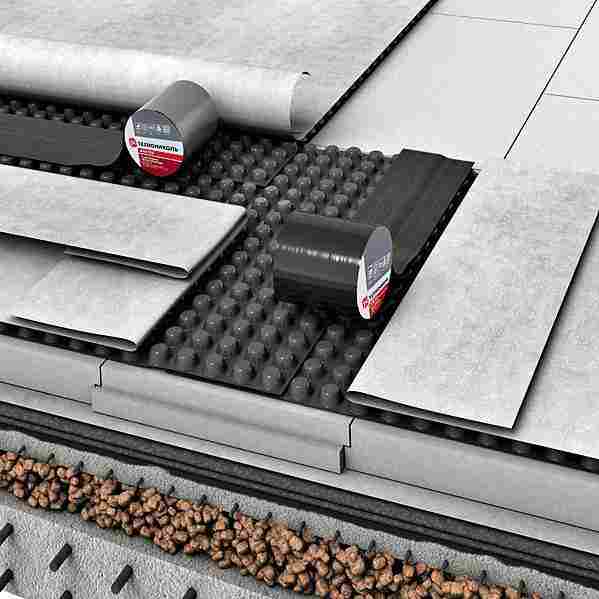

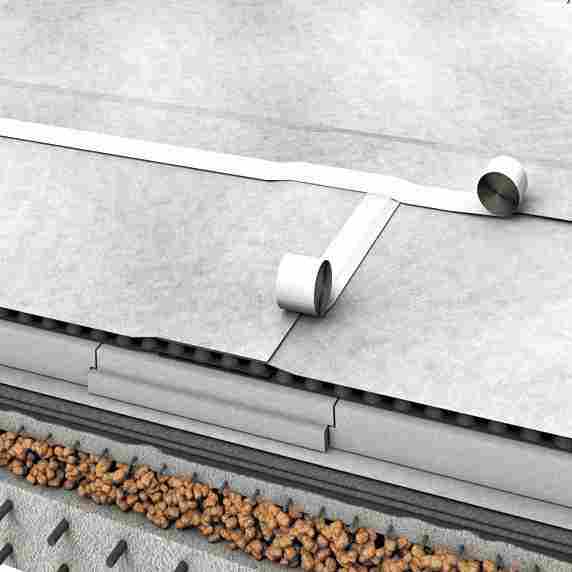

По мере укладки новых полотен формируют нахлёсты краёв по длинной и короткой сторонам. Чтобы дренажное полотно было «непрерывным», швы скрепляют лентой Planterband
А геотекстиль — двух- или односторонней клейкой лентой для геотекстиля, получая целый фильтрующий слой

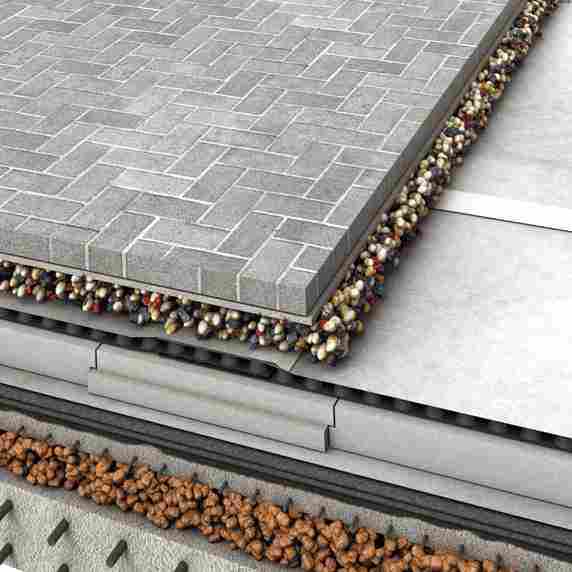

Для балластного слоя (от 40 мм) используют гравий фракций 20–40 мм и весом не менее 50 кг/м². Он может быть финишным на неэксплуатируемой кровле, а при эксплуатируемой на гравий укладывают керамическую плитку или брусчатку
Фото: ТЕХНОНИКОЛЬ (5)
