Крыша на века: укладка битумной черепицы

Составляющие красивой, надёжной и долговечной кровли из гибкой битумной черепицы — качественный материал и профессиональный монтаж.

Крыша на века: укладка битумной черепицы

Гибкую черепицу на российском рынке предлагают компании «Дёке Экстружен», ТехноНИКОЛЬ, CertainTeed, Icopal, Katepal, Kerabit, Tegola и др. Материал подходит для скатных крыш с уклоном более 11,3°. В качестве основания для него используют укладываемый поверх стропил сплошной настил из ориентированно-стружечных плит (ОСП-3), влагостойкой фанеры (ФСФ) толщиной не менее 9 мм, шпунтованных или обрезных досок толщиной от 25 мм. Элементы основания располагают вразбежку, с зазором 3–4 мм. Последний служит для компенсации температурных деформаций элементов. Настил должен быть ровным, с перепадами по высоте между гонтами не более 2 мм, а также сухим (рекомендуемая влажность от 12 %).

Поверх настила размещают подкладочный ковёр — битумный рулонный материал шириной, как правило, 1 м. По способу крепежа различают ковры наплавляемые, самоклеящиеся и закрепляемые механически (скобами или оцинкованными гвоздями). Полотна настилают с нахлёстом 15–20 см в поперечном направлении и 10 см в продольном. Ковёр выполняет несколько функций. Во-первых, дополнительно защищает основание от протечек на время монтажа кровли и в первые 2–3 года после её сооружения, пока гибкая черепица под воздействием солнечного тепла «не спеклась» и не образовала полностью водонепроницаемое покрытие. Во-вторых, эластичный ковёр позволяет снизить влияние осадки деревянной стропильной конструкции на внешний вид и долговечность кровли (в том числе в зоне ендов и мест примыканий).

Крыша на века: укладка битумной черепицы

Рекомендации производителей по монтажу подкладочного ковра различны. Одни компании советуют настилать его по всей поверхности ската на крышах с уклоном до 18°, другие — на крышах с уклоном до 30°. При большем уклоне ковёр рекомендуют укладывать только в ендовах, местах примыканий к стенам, вокруг труб и мансардных окон, а также вдоль карнизного свеса. Некоторые компании добавляют к этому перечню фронтоны, коньки и хребты.

Следующий этап монтажа кровли — установка металлических фартуков (капельников) на фронтонных и карнизных свесах для защиты от ветра и воды, а также для оформления этих частей крыши. Фартуки закрепляют поверх подкладочных ковров гвоздями или саморезами. После чего приступают к укладке рядовой черепицы.

Каждый гонт (небольшой плоский лист 1 × 0,3 м с фигурными вырезками по одному краю) фиксируют на основании с помощью четырёх-пяти (в зависимости от модели черепицы) оцинкованных гвоздей с широкими шляпками. Прибивают их над концом выреза, образованного лепестками (вдоль линии паза), чтобы дополнительно зафиксировать верхний край гонта нижнего ряда. Недопустимо крепить гонт только вдоль верхней кромки, так как он может оторваться под воздействием сильного ветра. К тому же в этом случае плохо зафиксированным оказывается и гонт нижнего ряда, что может нарушить целостность всего кровельного покрытия. На крышах с большим уклоном (свыше 45 или 60°) для крепления гонтов понадобятся два дополнительных гвоздя: ими прибивают верхние углы черепицы (на расстоянии 2,5 см от края гонта).

Крыша на века: укладка битумной черепицы

Тыльная сторона черепицы, как правило, имеет самоклеящийся битумный слой — благодаря ему гонты под воздействием солнца спекаются друг с другом, что повышает герметичность покрытия. Слой защищён плёнкой, которую обязательно снимают перед монтажом черепицы. Первый ряд гонтов обычно укладывают на карнизном свесе, затем постепенно доходят до конька. При этом каждый верхний элемент кровли накрывает нижний с нахлёстом, надёжно защищая место его крепежа.

Карнизы, коньки и хребты испытывают на себе повышенную нагрузку при эксплуатации крыши. Производители предлагают разные решения для защиты этих сложных участков от протечек. Одни предусматривают специальную коньково-карнизную черепицу (с увеличенной площадью клеящего слоя). Другие рекомендуют дополнительно обрабатывать по периметру битумной мастикой рядовую черепицу. Ещё один проблемный узел кровли — ендовы, места схождения скатов под внутренним углом. Существует несколько технологий их обустройства.

Многие компании выпускают специальный ендовный ковёр — битумный рулонный материал (обычно длиной 700–1000 см и шириной 70–110 см), который, как и гонты черепицы, имеет цветную посыпку из каменного гранулята. Такой ковёр прочнее и эластичнее черепицы и позволяет укрыть ендову небольшим количеством полотен (как правило, несколькими рулонами). Его настилают поверх подкладочного ковра, фиксируя края битумной мастикой и гвоздями. Черепицу заводят на ковёр, обрезая так, чтобы по линии ендовы осталась незакрытая полоса шириной 15–25 см для беспрепятственного стока воды. Края гонтов промазывают мастикой вдоль линии отреза. Закрепляя ковёр и гонты, гвозди забивают на расстоянии не менее 30 см от оси ендовы (во избежание протечек). Однако считается, что несколько длинных рулонов, жёстко закреплённых в ендове, могут деформироваться при осадке деревянной конструкции крыши. Поэтому некоторые компании предлагают обустраивать ендову с помощью рядовых гонтов, заводя их с одного ската на другой по различным схемам («подрез», «косичка», «двойное плетение») и фиксируя клеем. Сторонники этого решения считают, что ендова, состоящая из множества отдельных элементов, более эластична и лучше выдерживает деформацию крыши.

Ещё одно проблемное место кровли — узел примыкания черепицы к стенам, дымовым трубам и пр. Нельзя обеспечить герметичность этих участков только за счёт промазывания битумной мастикой стыка гонта с прилегающей поверхностью. Необходимо завести на стену или трубу край ендовного ковра либо кровельного покрытия (на 30 см) и закрыть его особой металлической планкой с изогнутым профилем. Её закрепляют на стене/трубе механически, а место стыка обрабатывают кровельным герметиком.

На кровле обязательно предусматривают элементы, обеспечивающие вентиляцию конструкции крыши. Для вытяжки воздуха в зоне конька монтируют коньковые вентили из полипропилена под цвет покрытия. Для усиления вентиляции в зоне ендов, мансардных окон, широких дымовых труб устанавливают скатные вентили. Часто используют проходные элементы для вывода на крышу вентиляционных, канализационных труб, антенн.

На заметку

При выборе водосточной системы для загородного дома следует учесть, что стальные водостоки имеют некоторые преимущества перед водостоками из ПВХ. Так, пластиковые элементы менее прочны, не столь устойчивы к УФ-лучам: возможны выгорание и пигментация. Коэффициент температурной деформации у них в 4 раза выше, что приводит к необходимости использовать герметики и специальные компенсаторы при монтаже водосточной системы из ПВХ. Тогда как для стальных этого не требуется. Кроме того, стальные водосточные системы можно устанавливать в любую погоду, а для пластиковых существуют температурные ограничения. В то же время изделия из ПВХ стоят дешевле, не корродируют и практически не нуждаются в последующем обслуживании.

МОНТАЖ ГИБКОЙ ЧЕРЕПИЦЫ TEGOLA в картинках

Крыша на века: укладка битумной черепицы

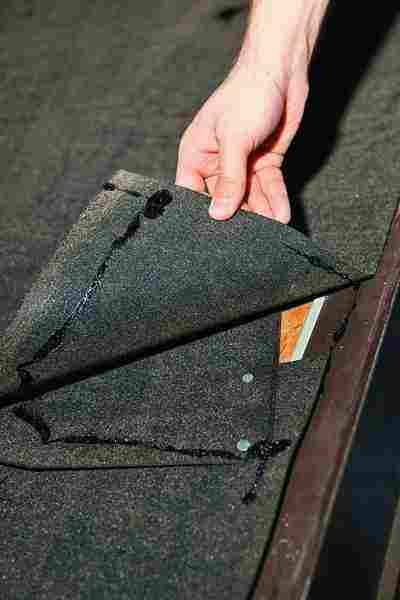

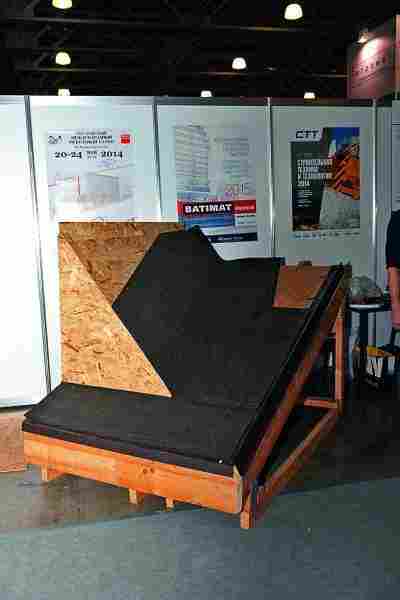

Для дополнительной гидроизоляции крыши на сплошное основание из ОСП-3 укладывают рулонный битумный подкладочный ковёр. Его раскатывают вдоль карнизного свеса, оси ендовы и торца крыши и фиксируют оцинкованными гвоздями и битумной мастикой. Фото: Tegola

Крыша на века: укладка битумной черепицы

На сплошной настил по свесу и торцу устанавливают металлический фартук. Впоследствии места соединения кровли с фартуком обрабатывают битумной мастикой. Фото: Tegola

Крыша на века: укладка битумной черепицы

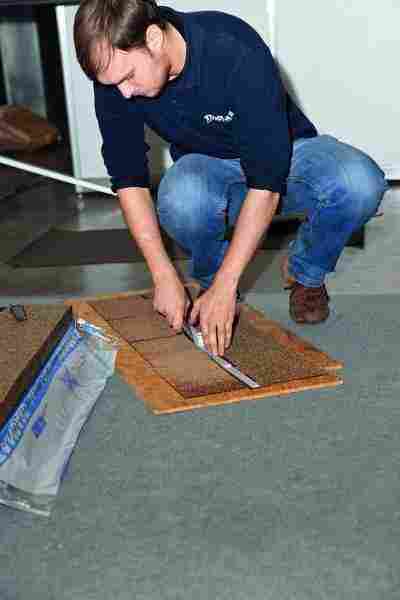

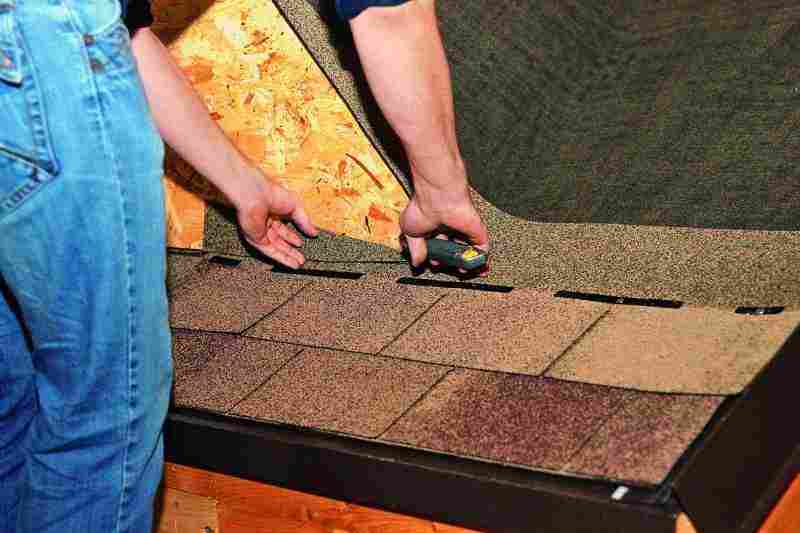

При укладке черепицы Tegola все части покрытия выполняют из рядовых гонтов, без использования доборных элементов. А пластинки начального ряда (на карнизном свесе) обрезают вдоль линии паза острым ножом с крючкообразным лезвием и приступают к монтажу. Фото: Tegola

Крыша на века: укладка битумной черепицы

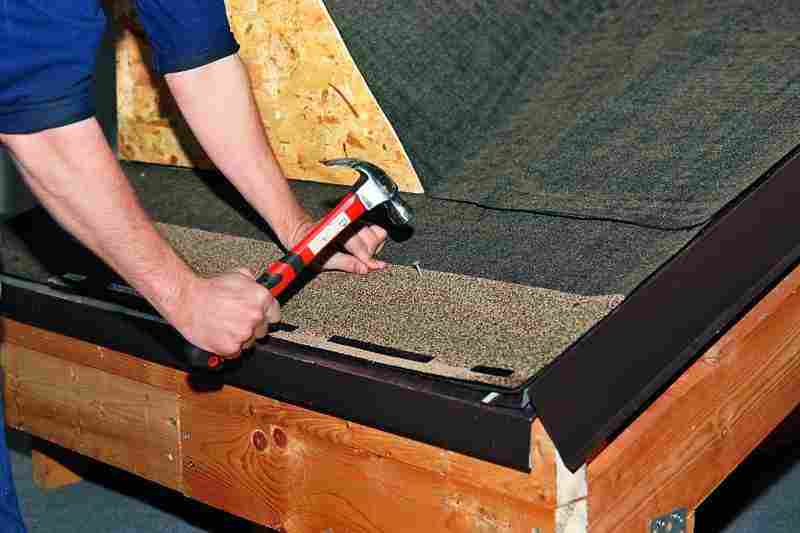

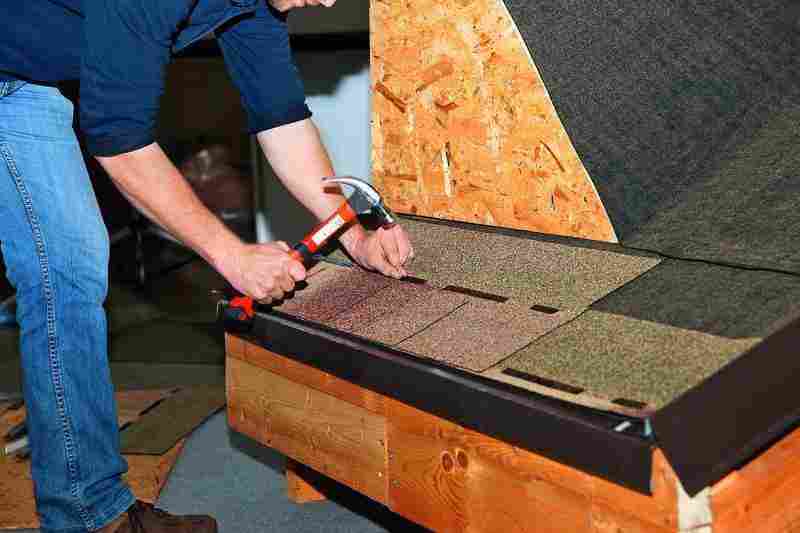

На карнизном свесе гонты фиксируют оцинкованными гвоздями. Фото: Tegola

Крыша на века: укладка битумной черепицы

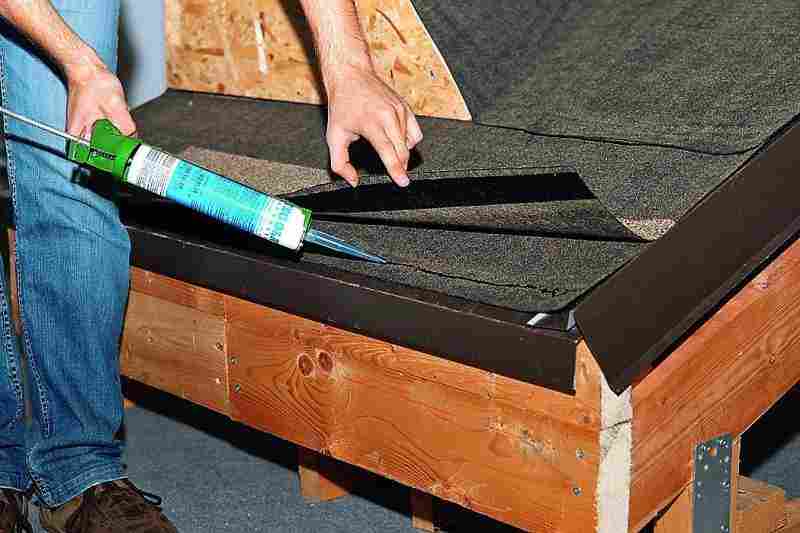

Также на карнизном свесе гонты фиксируют оцинкованными битумной мастикой. Черепицу крепят вдоль линии паза. Фото: Tegola

Крыша на века: укладка битумной черепицы

Гонты второго ряда попали в зону ендовы, их обрезают и затем закрепляют. Фото: Tegola

Крыша на века: укладка битумной черепицы

Затем гонты закрепляют. Фото: Tegola

Крыша на века: укладка битумной черепицы

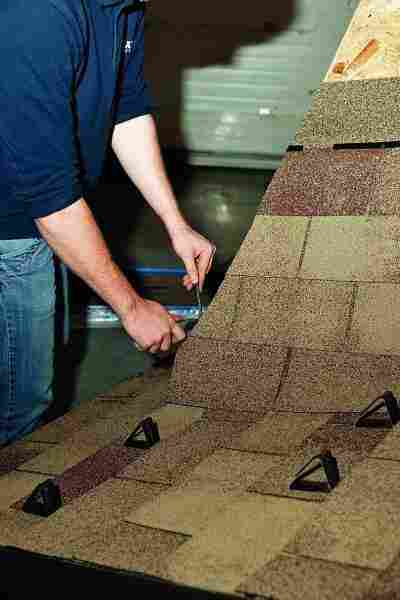

Гонты следующих рядов закрепляют последовательно, поднимаясь от карниза к коньку, подрезая места, выступающие за свес ската. Фото: Tegola

Крыша на века: укладка битумной черепицы

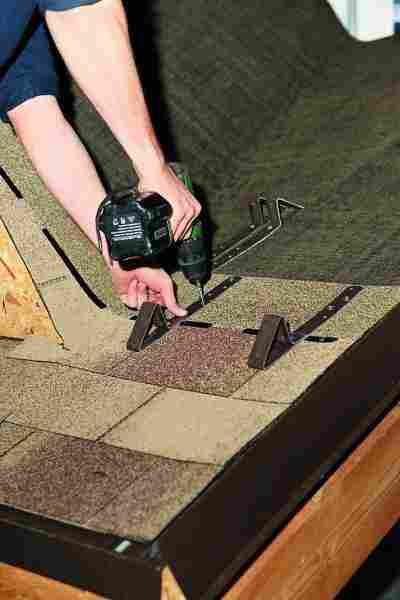

Чтобы избежать лавинообразного схода снега, устанавливают уголковые снегозадержатели. Их ножки привинчивают к основанию и закрывают черепицей следующего ряда. Фото:Tegola

Крыша на века: укладка битумной черепицы

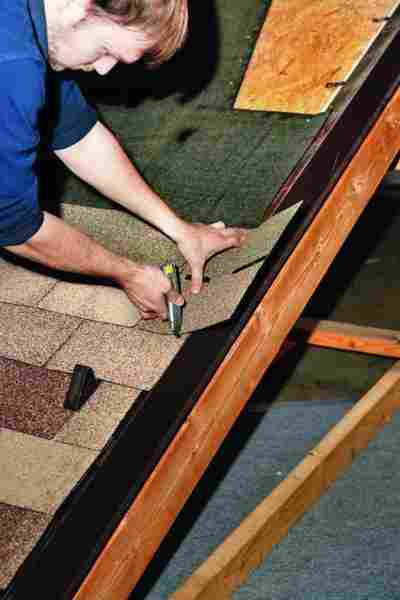

Гонты на торце крыши обрезают для бес препятственного стока воды вдоль фартука. Фото: Tegola

Крыша на века: укладка битумной черепицы

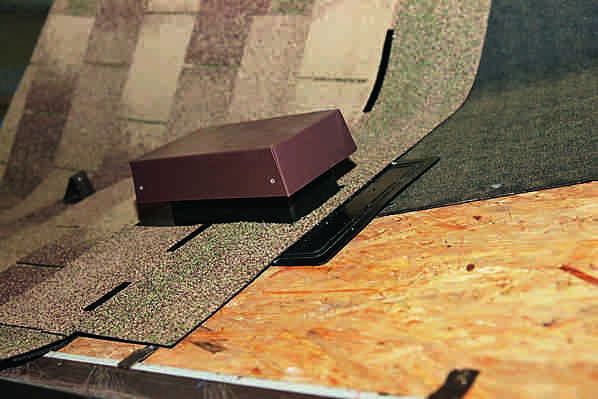

В верхней части ската устанавливают вентиляционный элемент (аэратор). Фото: Tegola

Крыша на века: укладка битумной черепицы

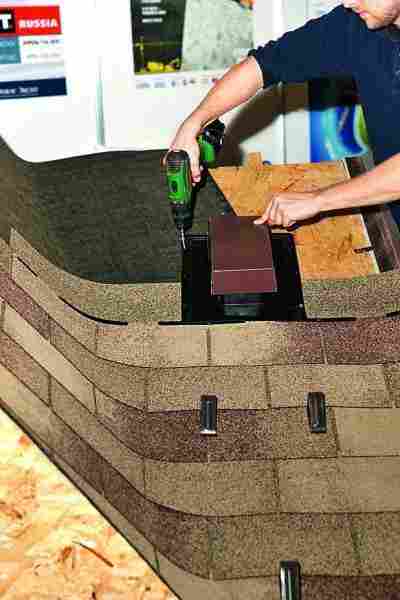

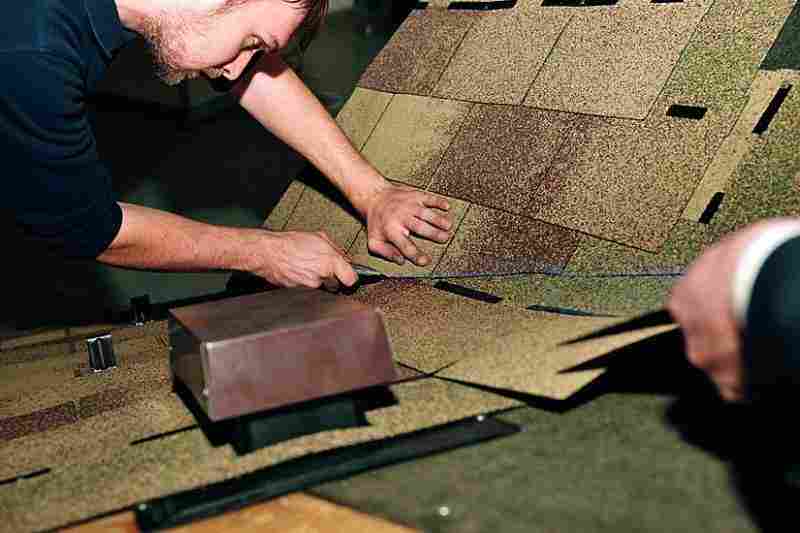

Саморезами закрепляют проходной элемент, затем верхнюю часть подошвы закрывают черепицей, в которой заранее вырезают паз нужной формы. На выступающую часть аэратора с вентиляционными прорезями устанавливают защитную крышку. Фото:Tegola

Крыша на века: укладка битумной черепицы

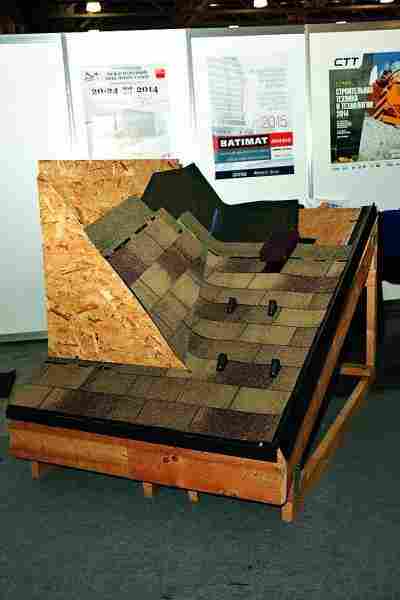

Затем приступают к монтажу гибкой битумной черепицы в ендове. Её укладывают способом «подрез». Сначала монтируют гонты на скате, имеющем меньший уклон и протяжённость, — элементы каждого ряда заводят через ось ендовы на другой скат. Далее укладывают гонты на соседнем скате. Фото: Tegola

Крыша на века: укладка битумной черепицы

Обратите внимание: в зоне ендовы материал фиксируют только с помощью строительного фена либо битумной мастики. Нельзя прибивать черепицу гвоздями, располагая их ближе 30 см к оси ендовы с каждой строны. Фото: Tegola

Крыша на века: укладка битумной черепицы

Части гонтов, выступающие за пределы ската, обрезают. Фото: Tegola

Крыша на века: укладка битумной черепицы

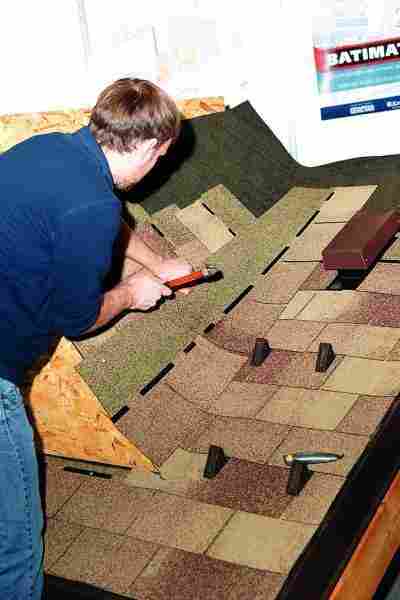

Потом приступают к подрезке черепицы, уложенной со стороны ската с большим уклоном. Фото: Tegola

Крыша на века: укладка битумной черепицы

Для того чтобы повысить прочность покрытия, подрез выполняют, отступив от оси ендовы на 5–10 см. Фото: Tegola

Крыша на века: укладка битумной черепицы

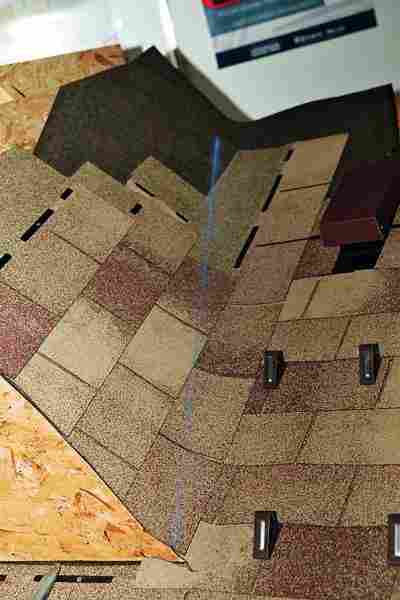

Линию реза предварительно прочерчивают с помощью специального карандаша. Фото: Tegola

ОТВЕТЫ НА РАСПРОСТРАНЁННЫЕ ВОПРОСЫ ПО МОНТАЖУ ГИБКОЙ БИТУМНОЙ ЧЕРЕПИЦЫ

1. НАСКОЛЬКО БЫСТРО МОЖНО УЛОЖИТЬ ГИБКУЮ ЧЕРЕПИЦУ?

Всё зависит от квалификации рабочих и сложности крыши. Площадь 150 м² можно покрыть примерно за пять дней. Важно понимать: главное не скорость, а качество работ. Так, при возведении крыши нужно уделить серьёзное внимание подготовке основания под кровлю и обустройству кровельного пирога.

2. ВОЗМОЖЕН ЛИ МОНТАЖ БИТУМНОЙ ЧЕРЕ‰ ПИЦЫ ПРИ МИНУСОВЫХ ТЕМПЕРАТУРАХ?

Да, возможен, но для достижения наилучшего результата желательно вести работы при температуре не ниже –10 °С. При этом гибкую черепицу необходимо хранить в ота пливаемом помещении, подавать на крышу небольшими партиями и использовать тепловой строительный фен для подогрева битумных клеевых полос (чтобы крепче зафиксировать лепестки черепицы), а также для подогрева битумной мастики и мест перегиба материала.

3. КАКИЕ ОГРАНИЧЕНИЯ НА ГЕОМЕТРИЮ КРЫ‰ ШИ НАКЛАДЫВАЕТ ГИБКАЯ ЧЕРЕПИЦА?

Материал применяют на крышах любой сложности и формы, а также для отделки фасадов — это бесспорное достоинство гибкой черепицы. Она проста в монтаже и практически безотходна. Даже для самых сложных архитектурных объектов технологический запас материала составляет не более 5 % от основного объёма. Для укладки такого покрытия существует одно требование — сплошное основание.

4. КАКИМИ ГВОЗДЯМИ ФИКСИРУЮТ ГОНТЫ?

Для крепежа следует использовать специальные кровельные гвозди — ершёные оцинкованные, с диаметром шляпки от 9 мм. Они обеспечивают плотное прилегание и надёжную фиксацию черепицы к основанию. Крепёж выполняют строго в соответствии с инструкцией: каждый гвоздь должен прошивать и верхний край нижележащего листа черепицы. При укладке на скаты с уклоном свыше 60° верхние углы гонта необходимо закрепить ещё двумя дополнительными гвоздями. На скатах с небольшим уклоном, до 20°, лучше применять метод наплавления, что позволяет обеспечить герметичность покрытия на пологих кровлях.

5. КАК УКЛАДЫВАТЬ ЧЕРЕПИЦУ В ЕНДОВЕ?

Есть несколько способов. Зачастую кровельщики настилают вдоль ендовы рулонный материал с защитным минеральным слоем. Подобный вариант прост в исполнении, но не всегда эстетичен и порой ненадёжен (зависит от конфигурации кровли и от протяжённости ендовы). Также черепицу укладывают методом подреза. Сначала материал монтируют на скате с меньшими уклоном и протяжённостью. Затем приступают к укладке на соседнем скате, при этом гонты подрезают, переступив через ось ендовы на 5–10 см, что позволяет повысить прочность и герметичность покрытия. В районе ендовы гонты черепицы фиксируют с помощью строительного фена либо битумной мастики.
