Выбор размеров и формы камина
Камины из кирпича удачно подойдут для обогрева больших помещений в загородных домах без центрального отопления. Это могут быть здания из дерева, газосиликатных блоков, бревен или другого материала. При хорошей теплоизоляции стен есть возможность соорудить открытую печку, которая справится с обогревом любой площади. Достоинства кирпичного камина в высоком КПД от работы – он достигает 80%, прочности, долгом удерживании тепла, долговечности и простоты ухода и очистки.
Выбор размеров и формы кирпичного камина зависит от следующих условий:
- площади отапливаемого помещения;
- расположения в комнате;
- выбранного типа конструкции;
- особенностей здания – фундамента, половых перекрытий, изоляции стен, расположения трубы дымохода;
- функциональности будущего камина.
Площадь топочного отверстия для кирпичного камина должна быть примерно в 100 раз меньше площади отапливаемого помещения. Высота и ширина топки выбираются в пропорции 1,5 к 1, глубина в 1,5-2 раза меньше ширины, площадь сечения дымохода в 10-15 раз меньше площади топки. Например, исходя из этих параметров, для комнаты в 24 кв. м. можно сделать чертеж камина с такими размерами:
- площадь топки – 0,24 кв. м.;
- ширина топки – 40 см;
- ее высота – 60 см;
- глубина – 20 см;
- сечение дымовой трубы – 0,024 кв. м. или 240 кв. см.
По расположению в комнате камины бывают пристенными, угловыми и островными.

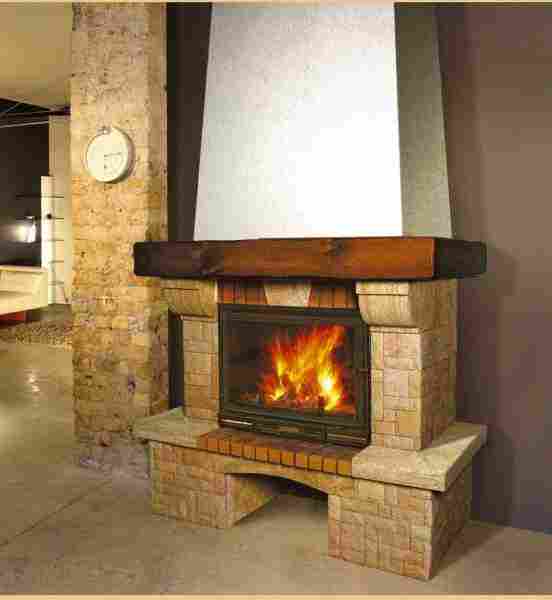

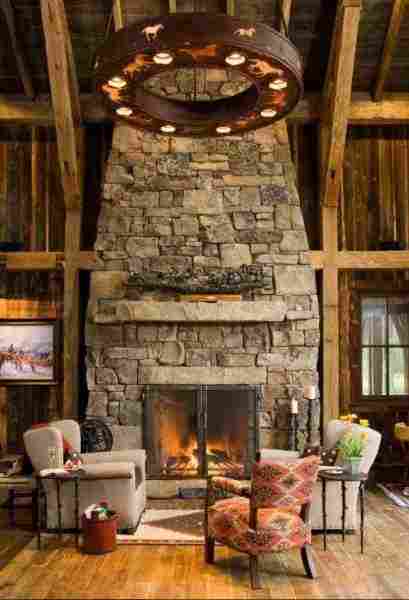

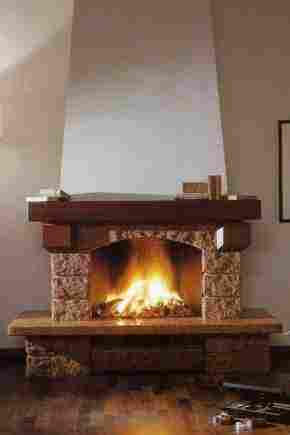

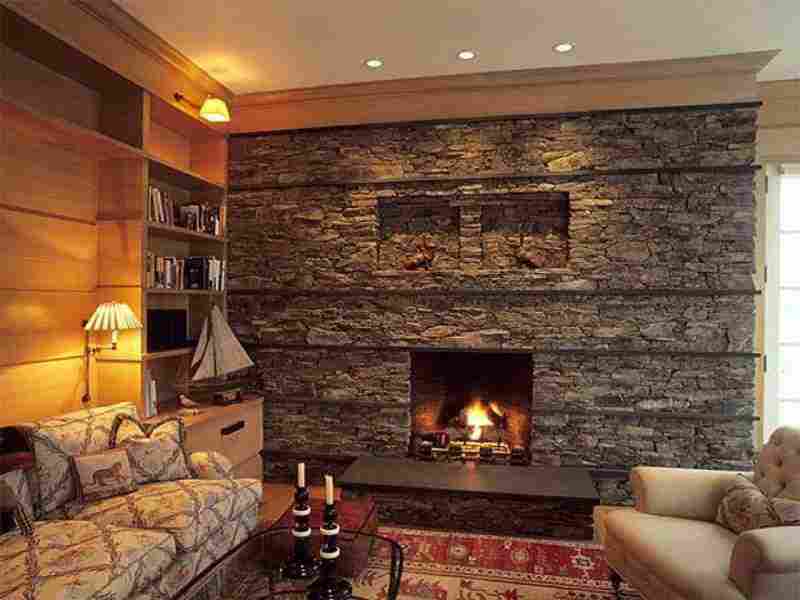

- Первый вариант потребует наибольшее количество материала и раствора, но максимально охватит теплом помещение, а вокруг него можно расположиться большой компанией. Чертеж такого камина чаще всего симметричный, фасад П-образной формы, в большинстве случаев требуется кладка кирпича, закрывающая дымоход до потолка.

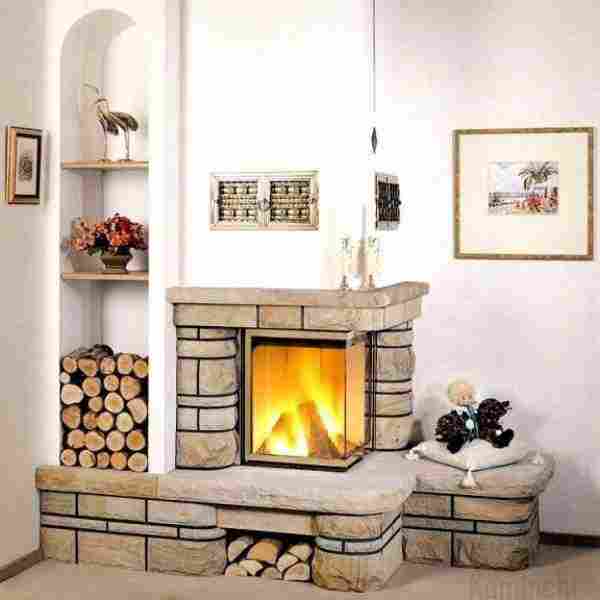

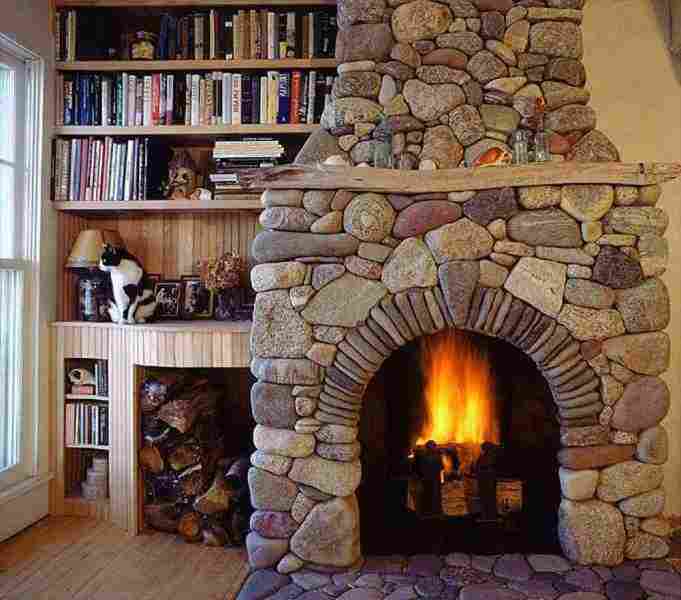

- Угловой камин может быть компактен, требует небольшое количество кирпичей, облицовка происходит только с одной стороны, роль двух других выполняют стены помещения. Несмотря на небольшие размеры, такой вариант способен эффективно протопить комнату площадью 20-30 кв. м. за короткое время.
Смотрите в видео, как сделать угловой камин своими руками.

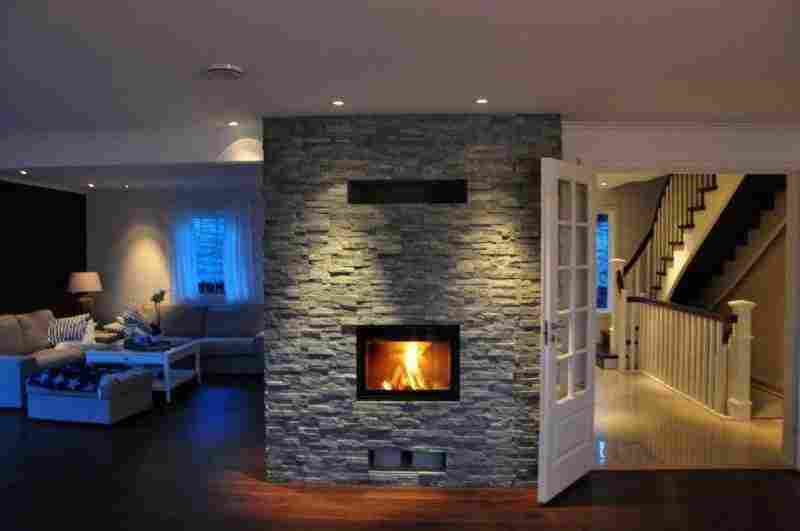

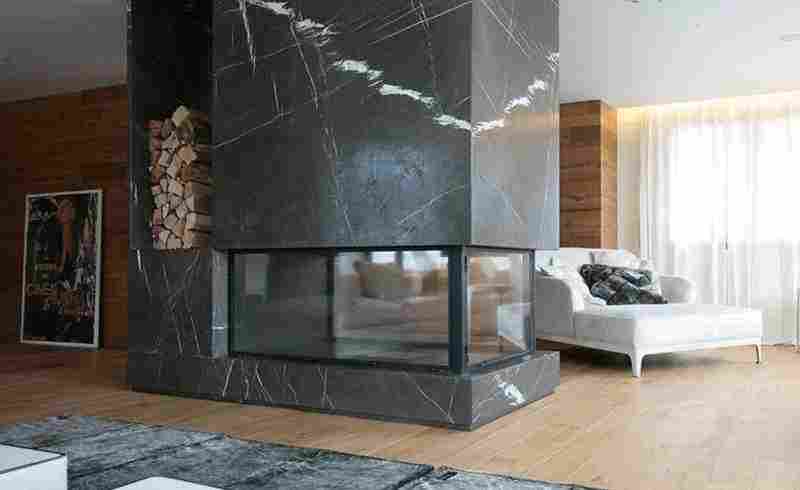

- Островные камины располагаются обычно в центре комнаты, не прилегая к внутренним перекрытиям. Они имеют вид бассейна с невысокими бортиками, внутрь которого помещают дрова для растопки. Для вывода дыма над такими конструкциями располагают подвесную вытяжку. Подобные проекты требуют минимум стройматериалов, а их чертежи предельно просты, чаще всего в профильной проекции они представляют квадрат или прямоугольник. Хотя некоторые устанавливают в своем загородном доме и более сложные формы островных каминов круглой формы, многоуровневые, со столешницей.

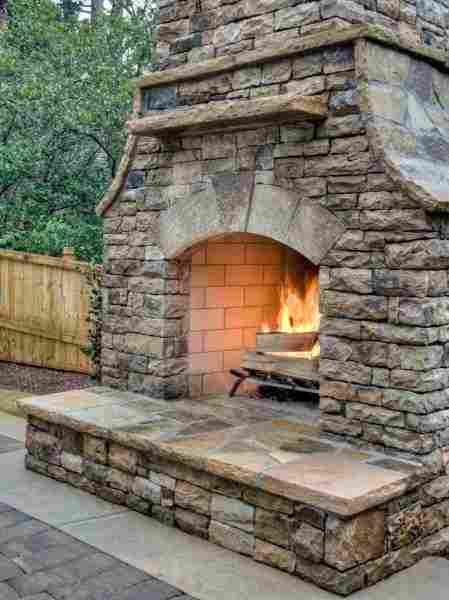

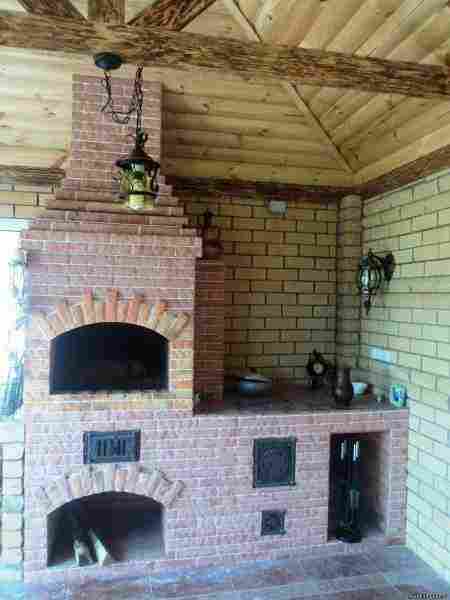

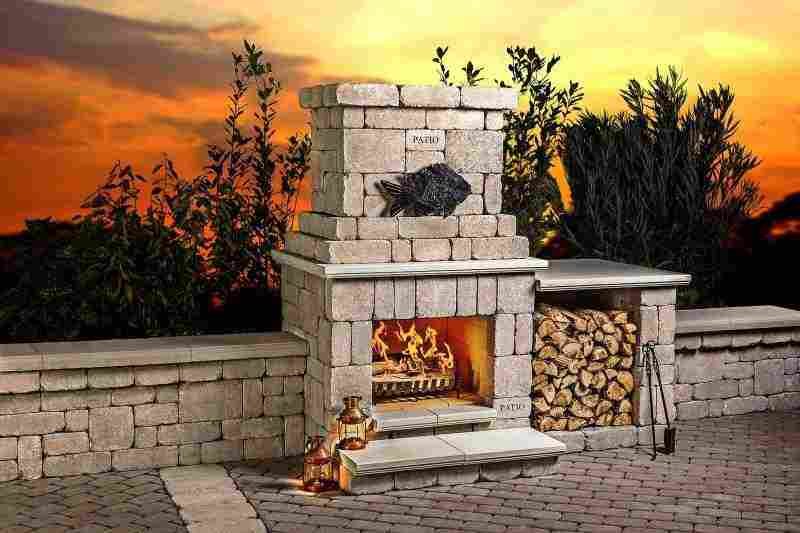

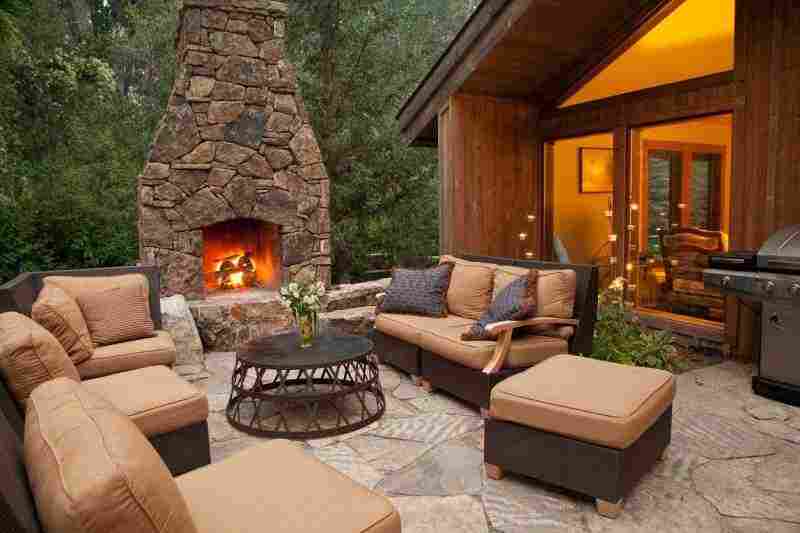

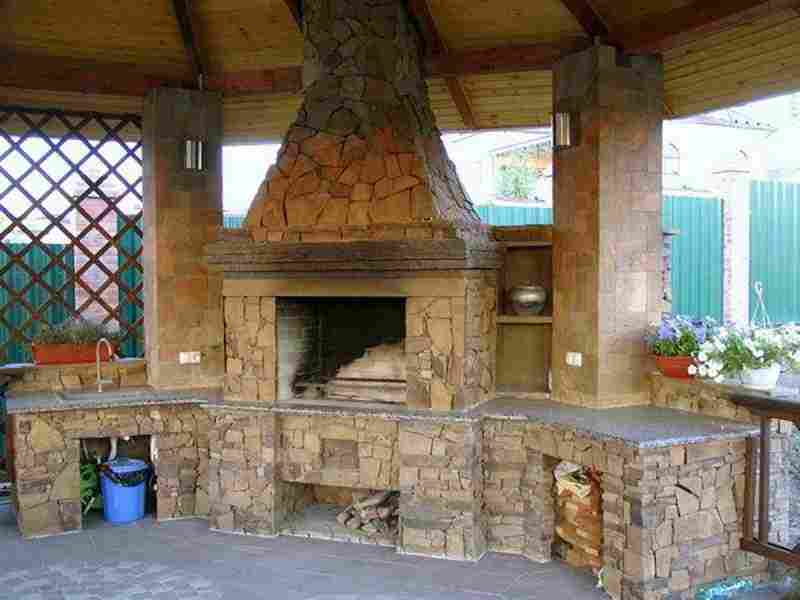

- Отдельным вариантом являются уличные камины для барбекю, шашлычные, встроенные в приусадебную беседку. Их модели более разнообразны, особенно когда площадь участка позволяет возвести большую постройку с множеством элементов. Они обязательно требуют фундамента на бетонной основе, чтобы со временем не увязнуть и не поплыть в дворовом грунте. Перед началом строительных работ для уличного камина с барбекю следует создать подробные чертежи с порядовкой кирпичей и планами различных проекций.
Если уличный камин делается на улице с беседкой, то стены или крыши обычно изготовляют из дерева, пластика, металлопрофиля, других легких материалов. Кирпичными кроме самой печи могут быть несущие колонны, площадка перед топкой для предотвращения от возгорания.
Разновидности
Камин из кирпича для обогрева помещения состоит из 4 основных деталей:
- портал, содержащий фасад из кирпичной кладки;
- топка – место, куда помещаются дрова;
- дымосборник, который служит для плавного перехода дыма в трубу;
- дымоход, выводящий дым на улицу.
Внутренние камины бывают с открытой топкой и закрытой. Первый вариант не требует встраивать в портал чугунной вставки, которая предохраняет стены от открытого огня. Но внутренние стенки топки при этом должны быть сделаны из огнеупорного кирпича. Это специальный сорт стройматериалов, который получается путем прессования и обжига шамотной массы или кварца.

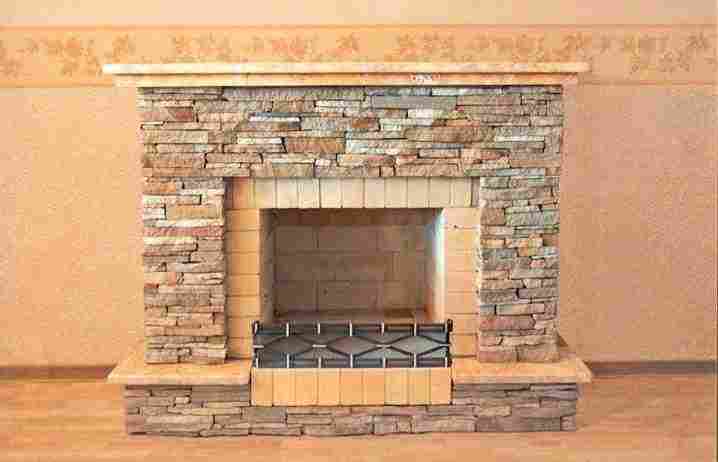

- Преимущества каминов с открытой топкой в красоте натурального огня в интерьере комнаты и простоте монтажа портала без громоздкого чугунного шкафа, который имеет немалую цену. Но при открытом варианте есть вероятность попадания искр внутрь комнаты, поэтому площадка перед камином должна иметь огнеупорное покрытие. Иногда его делают из того же кирпича, что и каминный фасад.

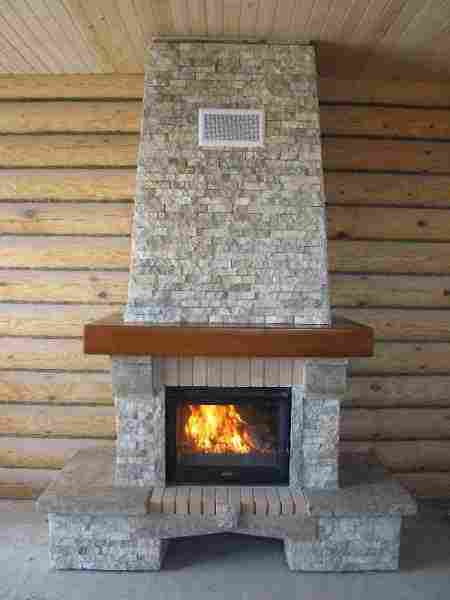

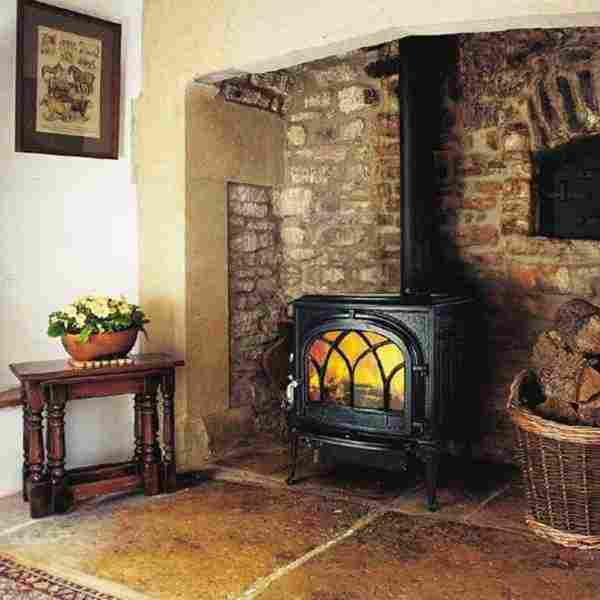

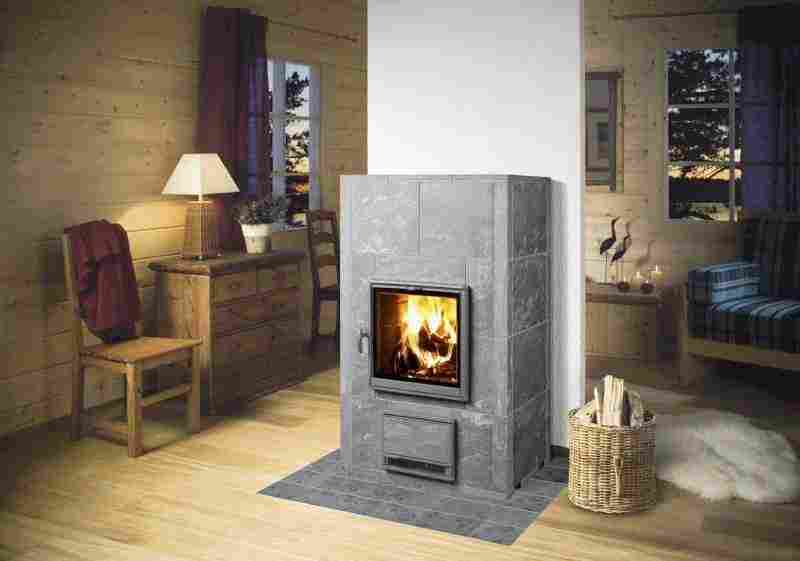

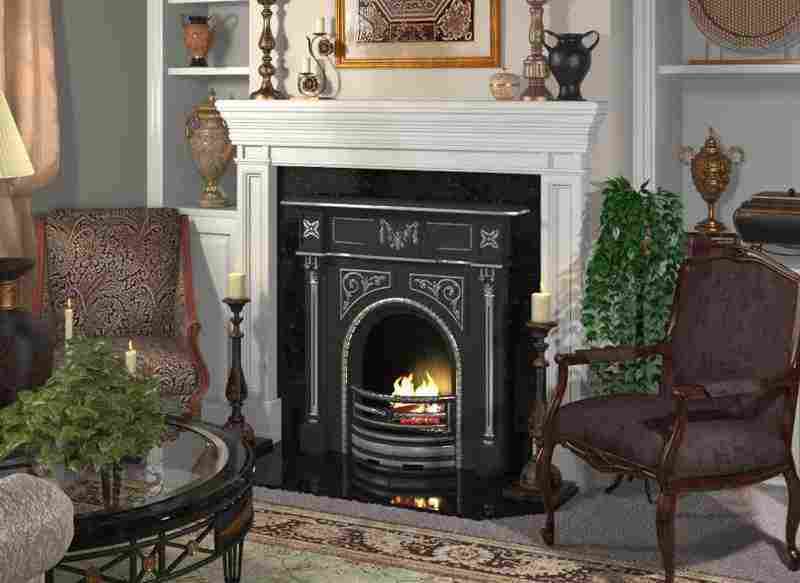

- Если топка камина сделана из чугуна, то она может быть как открытой, так и закрытой. Внутренняя поверхность ниши в этом случае может быть сооружена из обычного не огнеупорного кирпича – от пламени защищает металл. Открытые топки безопаснее, они препятствуют попаданию искр в помещение, устройство их двери может быть бокового или верхнего открытия. Заслонки для домашних каминов изготовляют из закаленного огнеупорного стекла — горящие дрова и пламя видны сквозь него.
Чтобы прозрачный материал не покрывался сажей, его покрывают специальным дымотталкивающим слоем.

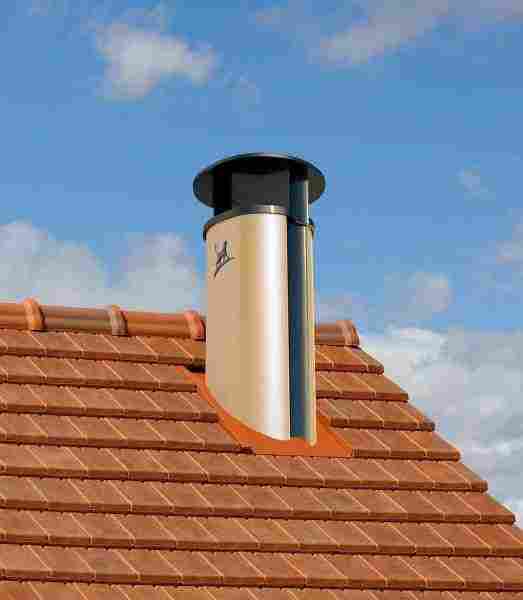

- Пристенный и угловой камин возводятся с дымоходом. Его металлическую трубу лучше всего скрыть декоративной кирпичной отделкой, кроме красоты она дает дополнительную изоляцию и прочность дымоотводной системы. Для кладки дымохода, как и для портала необходимо создать чертежи с порядовкой.

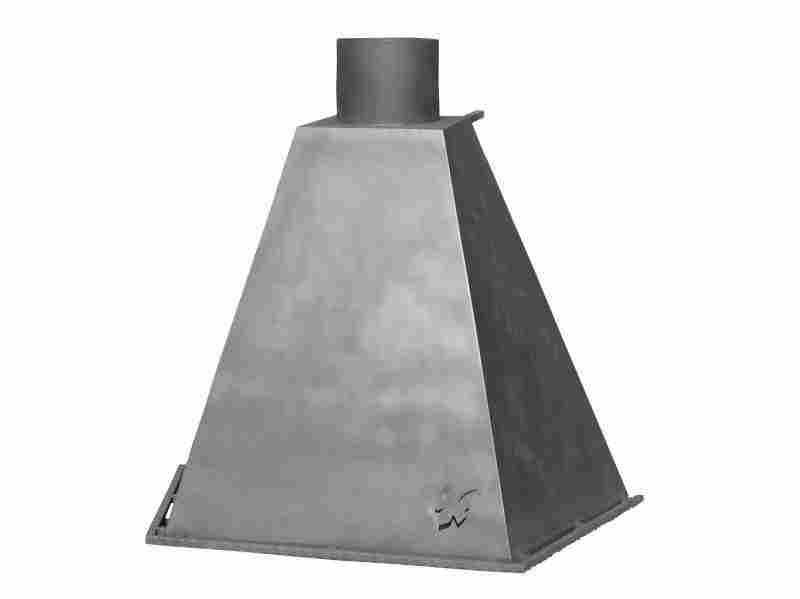

- Островной камин чаще всего не имеет дымохода из кирпича, для него продаются готовые металлические вытяжки, которые подвешиваются к потолку.
Расчеты и чертежи
Расчеты размеров и схемы будущего камина стоит подробнее подготовить заранее, еще перед покупкой необходимых материалов. Из наглядного чертежа всегда видно, какое количество обычного, огнеупорного и облицовочного кирпича нужно приобрести. Покупать лучше чуть больше, чем нужно в готовом проекте, с расчетом на брак при работе или небольшие поправки в строительстве.
Далее требуется рассчитать расход цемента на кладочные работы. В зависимости от марки материала существуют различные методы калькуляции. Но можно взять самый распространенный сорт сухой цементной смеси для печных работ – М200. Он смешивается с песком в пропорции 1:3. Далее эта сухая смесь разбавляется водой и тщательно перемешивается до густой однородной массы. Для кладки 1 куб. м. кирпича нужно примерно 0,3 куб. м. такого раствора на основе цемента М200. Объемы каминного фасада и облицовки дымохода можно подсчитать из размеров чертежа. Более простой способ вычисления – умножить объем одного кирпича на их количество, это даст приблизительно точный результат.

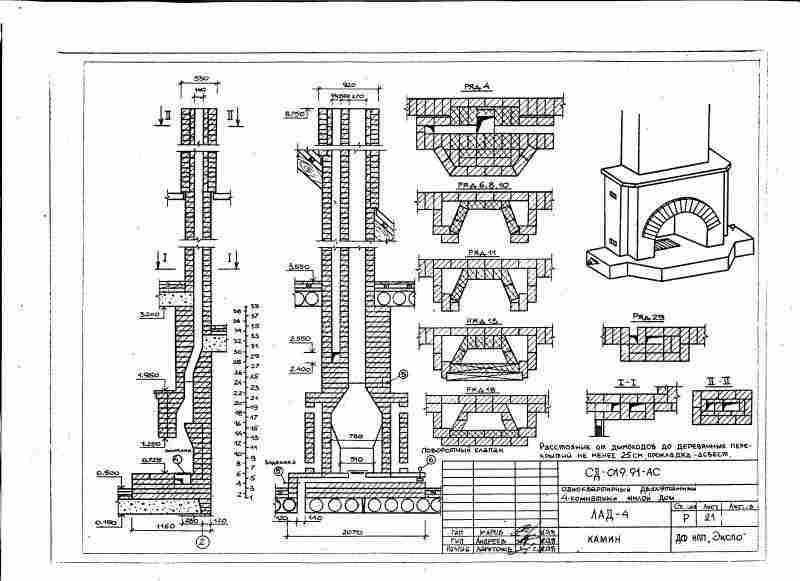

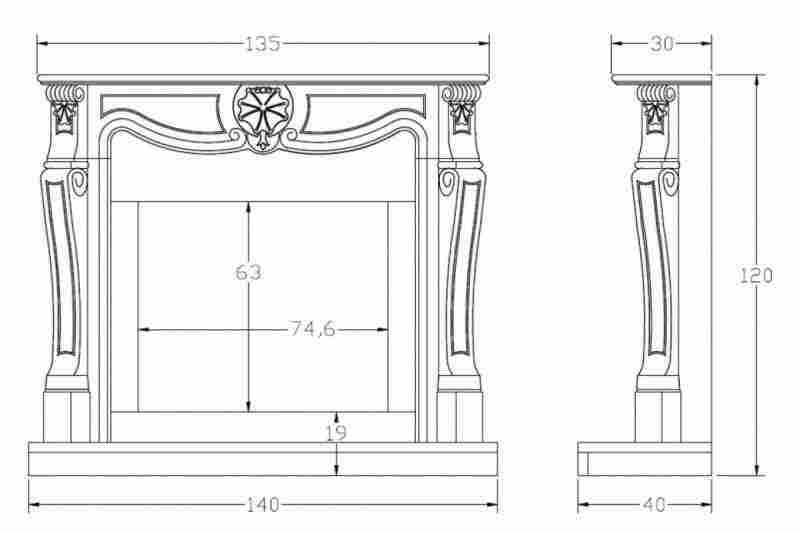

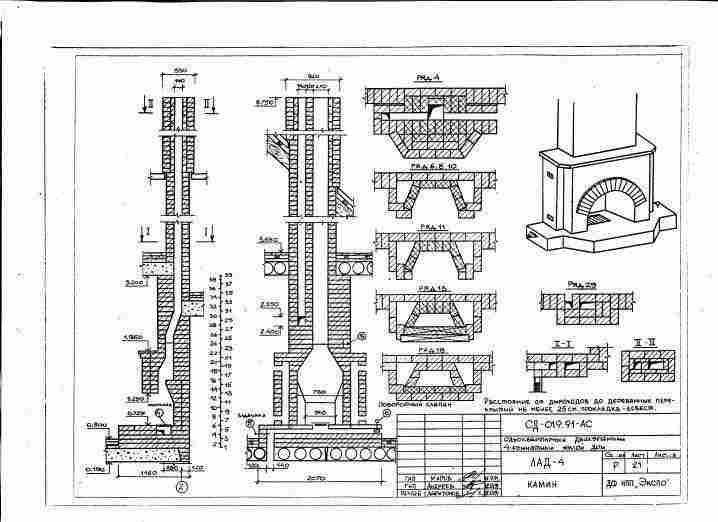

Чертеж готового камина обычно состоит из горизонтальной и фронтальной проекции. Эти два вида дают детальное представление о высоте, ширине и толщине портала с дымоходом, количестве кирпичей для каждого ряда, способа их связки. Для топки, особенно с отверстием в форме арки или трапеции и наклонными внутренними стенками можно создать отдельные наглядные чертежи с различной проекцией. Самое важное, чтобы мастер понимал, как расположен внутри печи дымосборник, как закреплен дымоход, под каким углом в нише наклонены стенки.
Порядок работы
После создания чертежей камина с размерами и порядовкой кирпичей и приобретения нужных стройматериалов надо подготовить рабочие инструменты. Их список следующий:
- емкость для смешивания раствора, оптимально – объемом не мене 50 л, если имеется электрический миксер, то это еще лучше;
- сито и емкость для просеивания песка, если он с крупными примесями;
- мастерок для кладки раствора;
- строительный уровень длиной 1 – 2 м;
- рулетка, линейка, угольник;
- карандаш или маркер;
- молоток.
Для кладки могут понадобиться дополнительные предметы, например, нож, болгарка, ножовка, ветошь, емкость с водой – все зависит от характера работ.
Перед началом стоит максимально удобно и функционально организовать рабочее место, подвести удлинители с розетками, освещение, защитить детали интерьера от возможной грязи.
Осуществить монтаж кирпичного камина своими руками по чертежам можно легко даже без опыта подобных строительных работ, если создать предварительный пошаговый план.
- Работы по укладке начинаются с монтажа фундамента. Он может быть ленточный из бетона, из блоков или кирпичей. Если основа заливная, то предварительно строится опалубка из деревянных щитов, в нее заливается жидкий бетонный раствор. Укладка фасада камина при этом начинается только после полного высыхания и усадки фундамента.
- На готовый фундамент происходит порядная раскладка кирпичей в соответствии с разработанными чертежами. Схема-порядовка содержит все этапы построения с компоновкой фрагментов. Кладку по рядам надо производить предельно аккуратно, соблюдая ровные швы, связку кирпичей и горизонтальный уровень. После формирования каждого ряда надо производить дополнительную проверку уровня и при необходимости корректировку, пока раствор не высох.
- После постройки портала камина следует взяться за монтаж дымохода. Металлическая вытяжная труба крепится к горизонтальной стене, дополнительно изолируется. Потом она обстраивается кирпичной стенкой по существующему чертежу.
- После того, как кирпичная основа портала и дымохода камина готова, можно приступить к декоративной отделке, обустройству столешницы, решетки, полок, заслонки и других элементов.
Построенный камин ни в коем случае нельзя сразу эксплуатировать. С момента постройки до полной растопки должно пройти не менее 2-4 недель. Перед этим для просушки печки и дымохода организуют частичную топку с небольшим количеством дров. Начинают с 2 кг сухих поленьев, через каждые 2 дня увеличивают массу на килограмм.
