Как построить душ: подробное руководство по созданию и обустройству

Если вариант с душевой кабиной вас не устраивает, есть альтернатива — построить душ самостоятельно. Рассказываем о тонкостях и этапах этого процесса от, А до Я.

Как построить душ: подробное руководство по созданию и обустройству

Когда на российском рынке появились готовые душевые кабины, многие сразу оценили их достоинства: компактность, простоту сборки, привлекательный внешний вид. Установленные вместо ванны моноблоки позволяют оптимизировать пространство наших довольно тесных санузлов, а заодно и экономить воду. Но выполненная из «стандартных» материалов готовая конструкция — это не всегда выигрышный вариант для стильного интерьера.

Так почему бы не попытаться построить душевую своими силами? Правда, при этом придётся самостоятельно принимать решения и заботиться о множестве важных мелочей.

Как построить душ: подробное руководство по созданию и обустройству

Три плюса душевой в строительном исполнении

  1. Данное решение позволяет выдержать стилевое единство интерьера: элементы кабины можно изготовить по бескаркасной технологии из стекла или облицевать теми же материалами, что и стены, пол  и потолок ванной комнаты.
  2. Улучшается эргономика помещения (например, в случае устройства сливного пола или установки плоского поддона) и экономится место за счёт отказа от задней стенки (стенок) кабины и встраивания оборудования.
  3. Кабина обойдётся дешевле, чем заводской моноблок из тех же материалов: приобретая комплектующие  (поддон, детали перегородок, фурнитуру, сантехническое оборудование и др.) у разных поставщиков, вы имеете возможность сэкономить.

Планировочные решения

С точки зрения планировки и конструкции принято различать душевую кабину, душевой отсек и душевую зону.

Кабина имеет стенки и дверцу. Обычно, чтобы упростить строительство и сэкономить место, конструкцию располагают в углу комнаты — тогда приходится устанавливать только одну стенку и дверцу.

Отсек представляет собой нишу, с дверцей или без неё, оборудованную лейкой и/или гидромассажной панелью. Нишу создают на этапе реконструкции санузла за счёт соседних подсобных помещений, коридора либо «выгораживают» в пределах санузла. Иногда планировка самой квартиры подсказывает решение. И в кабине, и в отсеке обычно предусматривают поддон для слива воды.

Как построить душ: подробное руководство по созданию и обустройству

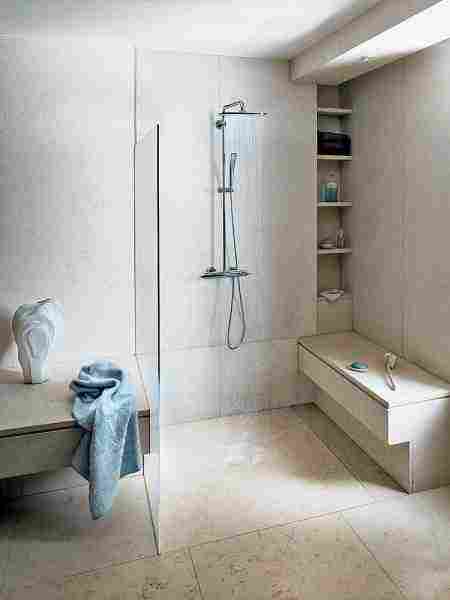

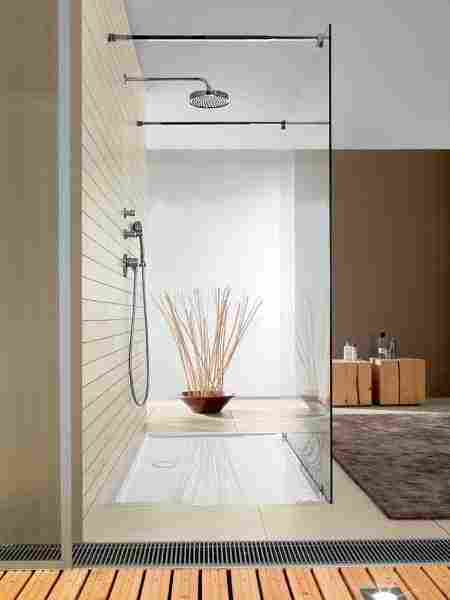

Что касается душевой зоны, то у неё нет видимых границ: на стене или в стену монтируют смеситель и лейку (лейку можно расположить и на потолке), под которой в пол встраивают сливной трап или дренажный канал. Душевая зона не перегораживает пространство, поэтому такая планировка востребована владельцами недвижимости при обустройстве средних и больших санузлов (от 6 м²). К сожалению, подобный замысел очень трудно реализовать в типовой городской квартире.

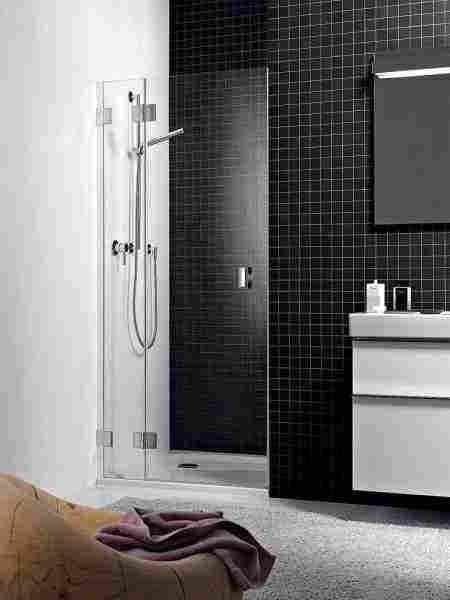

Помимо перечисленных существуют и различные «гибридные» варианты. Например, кабина с единственной стеклянной стенкой-ширмой либо оборудованная поддоном душевая зона.

Как построить душ: подробное руководство по созданию и обустройству

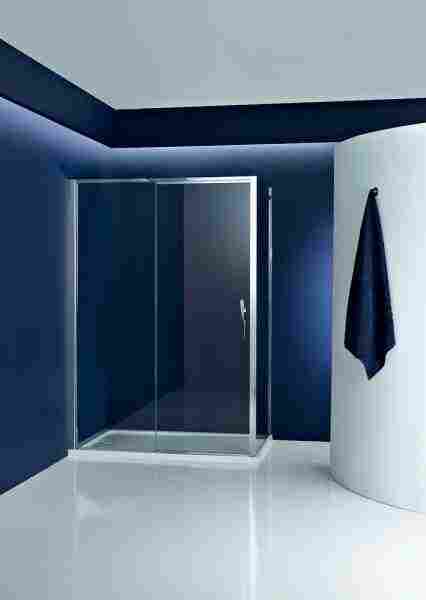

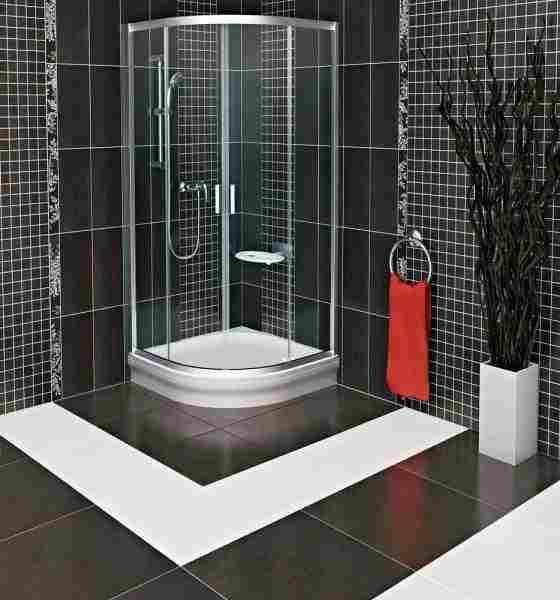

Возможные планировки душевой: прямоугольная угловая. Для строи­тельства душевой кабины потребуются такие комплектующие, как водоразборная арматура. Фото: Kohler

Как построить душ: подробное руководство по созданию и обустройству

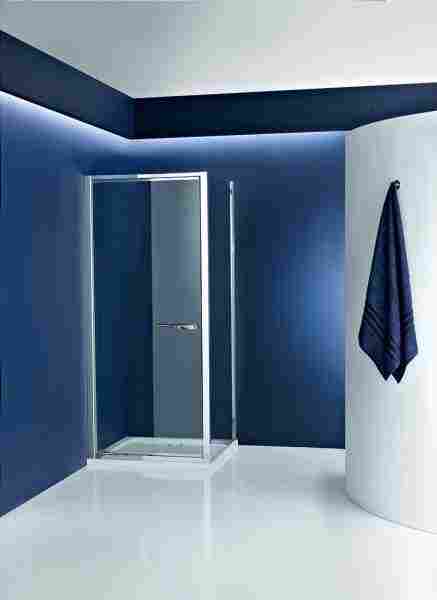

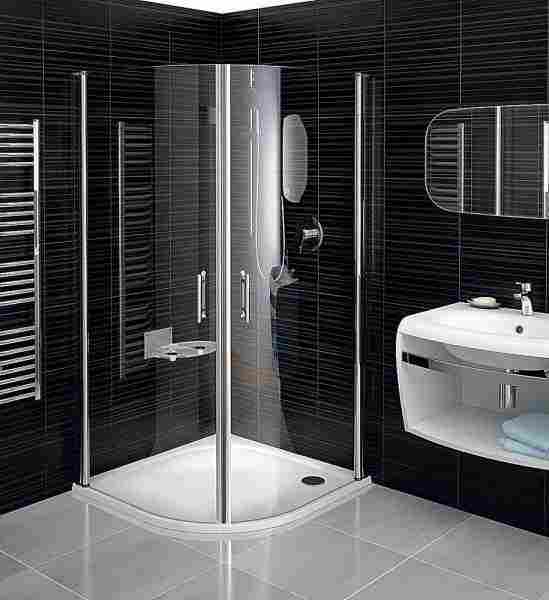

Квадратная угловая. Потребуется поддон или сливной трап с решёткой

Как построить душ: подробное руководство по созданию и обустройству

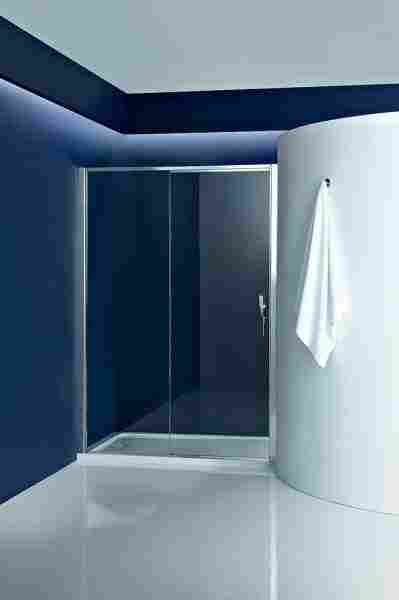

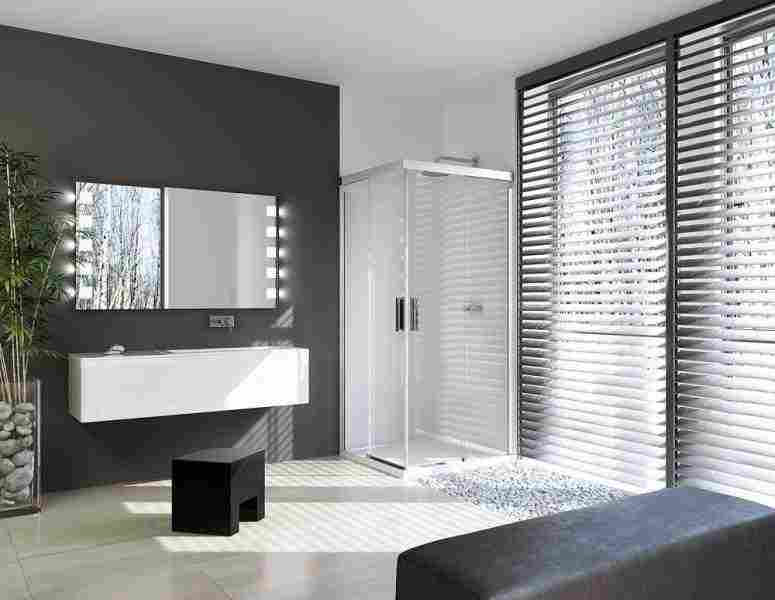

Прямоугольный отсек. Потребуется ограждение и набор крепёжных элементов, позволяющих собрать и установить конструкцию

С чего начать?

Душевая кабина (отсек, зона) должна стать органичной частью будущего санузла. Делать её следует только по проекту. Главное — заранее продумать подводку к душу водопровод­ных и канализационной труб.

Любая серьёзная переделка сан­узла в типовом многоквартирном доме, как правило, начинается с демонтажа существующей сантехкабины. (Его удастся избежать лишь владельцам квартир свободной и полусвободной планировки.) Водопровод от стояка к душу затем прокладывают внутри одной из вновь возводимых перегородок или под обшивкой капитальной стены, к которой пристроен санузел (напомним, делать штрабы в стеновых панелях и плитах перекрытий запрещено). Проще всего спрятать трубы в пустотах конструкции из гипсокартонных (гипсоволокнистых) листов. Облегчить строительство позволяют готовые решения, например система С-366 (KNAUF).

Для обеспечения звукоизоляции пус­тоты перегородки заполняют минеральной ватой.

Важно знать, что каркас из тонкостенных стальных профилей — слишком слабая основа для крепления душевого оборудования. Чтобы установить, например, смеситель скрытого монтажа или душевую панель, потребуется усилить конструкцию инсталляционной рамой. Последнюю можно сварить на месте из уголков или труб прямоугольного сечения, заказать либо приобрести готовой — подобные изделия предлагают, например, компании Geberit и Grohe.

Сантехнические перегородки возводят также из гипсовых плит или кирпичей. Тогда водопроводные трубы прокладывают в штрабах, а водоразборную арматуру скрытого монтажа размещают в специально предусмотренных нишах. Но этот способ намного более трудоёмок по сравнению с «гипсокартонной» технологией.

Как построить душ: подробное руководство по созданию и обустройству

Материал для стяжки под душевую

Стяжку в санузле отливают поверх слоя рулонной или наливной гидроизоляции, которую наносят на плиту перекрытия с заходом на стены на высоту чуть большую, чем толщина стяжки. Если толщина стяжки не превышает 50 мм, можно использовать обычный пескоцементный раствор марки не ниже М150. При большей толщине имеет смысл приобрести специальную цементно-полимерную смесь и в объёмном соотношении 1 : 1 добавить в раствор мелкий керамзитовый щебень.

Стяжку обязательно армируют дорожной сеткой. При устройстве сливного пола требуется придать поверхности уклон 1–3 % в сторону трапа. Это нетрудно сделать с помощью цементно-полимерной шпаклёвки. Заметим, что некоторые составы необходимо наносить не позже чем через сутки после отливки основного слоя, другие же хорошо ложатся только на вставший бетон. После того как стяжка полностью высохнет, её и примыкающие стены на высоту 50–80 мм гидроизолируют специальными битумно-полимерными мембранами, допускающими облицовку плиткой.

Как построить душ: подробное руководство по созданию и обустройству

Выбор и установка поддона для душевой

Нужно позаботиться о прокладке сливной трубы от стояка или магистрали канализации. Обычно её замуровывают в стяжку пола. Можно использовать как полиэтиленовые и полипропиленовые трубы со сварными соединениями, так и изделия из ПВХ с раструбным соединением. Труба должна быть уложена с небольшим (2–3 %, или 2–3 см на1 пог. м) уклоном в сторону стояка. Поскольку с увеличением её длины возрастёт и требуемая толщина стяжки, то специалисты рекомендуют располагать душ как можно ближе к стояку.

Как построить душ: подробное руководство по созданию и обустройству

Ассортимент душевых поддонов чрезвычайно широк. Их производят из акрила, нержавеющей стали, композитных материалов, чугуна, керамики, искусственного и натурального камня. При этом наибольшим спросом пользуются поддоны из акрила и эмалированной стали. Ведущие компании выпускают квадратные (80 × 80, 90 × 90, 110 × 110, 130 × 130 см и др.), прямоугольные (90 × 70, 100 × 80, 120 × 90 см и др.) и угловые поддоны. У последних один из углов скруглён, поэтому подобные модели следует покупать в комплекте с радиусными дверцами.

Как построить душ: подробное руководство по созданию и обустройству

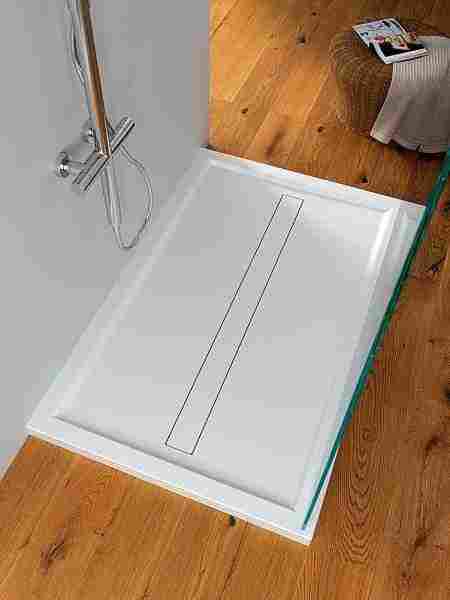

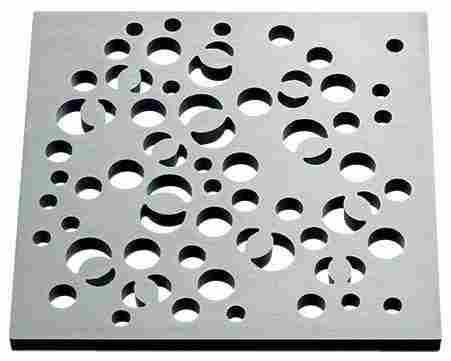

С одной стороны, чем менее заметно отверстие слива, тем эстетичнее выглядит пол душевой. Фото: Grohe

Как построить душ: подробное руководство по созданию и обустройству

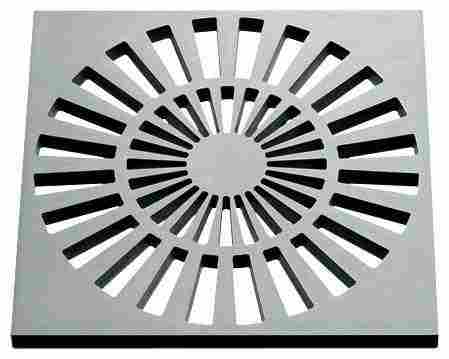

С другой — недостаточная площадь этого отверстия может привести к тому, что вам придётся принимать душ, стоя по щиколотку в воде. Совместить красоту и функциональность позволяет дренажный канал с узкими сливными щелями. Фото: Teuco

Как построить душ: подробное руководство по созданию и обустройству

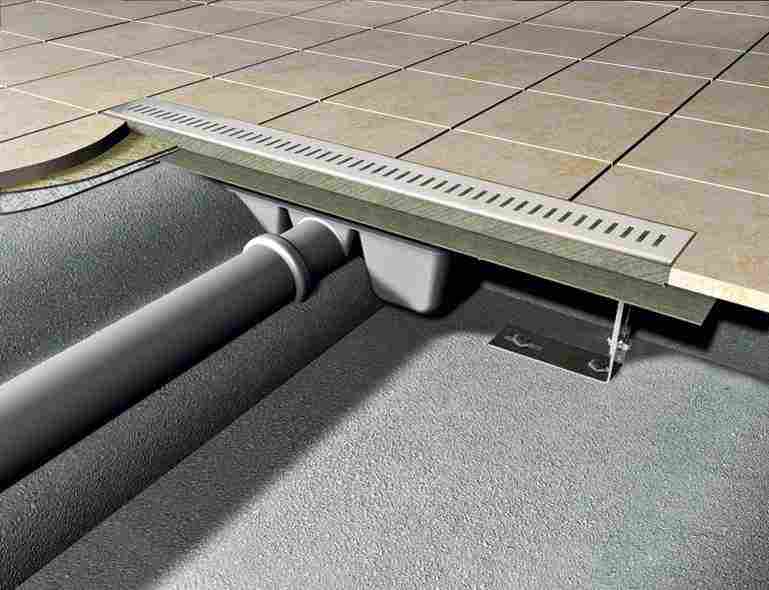

Другое решение — лоток с декоративной крышкой. Фото: Villeroy & Boch

По способу монтажа все поддоны подразделяются на напольные и встраиваемые. Первые, как правило, устанавливают на чистовой пол ванной, выравнивают по горизонтали (для этого служат регулируемые ножки), затем оснащают сливным трапом (обычно он продаётся в наборе с поддоном) и подключают к канализации.

В завершение пространство под поддоном закрывают декоративной пластиковой панелью.

Для встраиваемого поддона обычно сооружают подиум. Подобные конструкции отливают из полимербетона, собирают из водостойкой фанеры на каркасе из металлических профилей или лиственничных брусков, выкладывают из блоков.

Монтаж напольного поддона

Как построить душ: подробное руководство по созданию и обустройству

Прежде всего нашли ось симметрии поддона. Фото: Ravak

Как построить душ: подробное руководство по созданию и обустройству

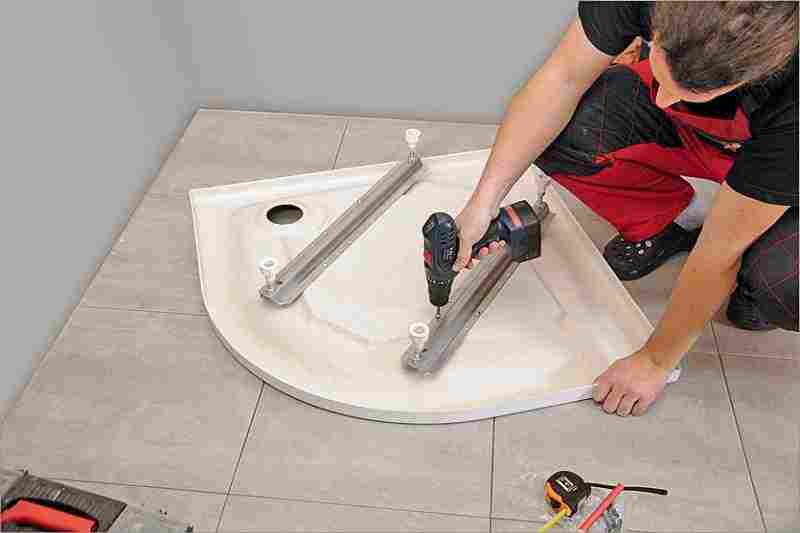

На равном расстоянии от неё установили усиливающие планки с ножками

Как построить душ: подробное руководство по созданию и обустройству

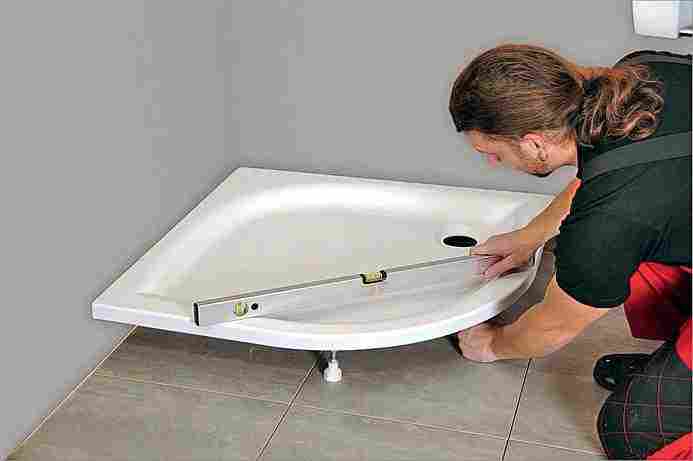

С помощью винтовых опор выставили поддон по горизонтали

Как построить душ: подробное руководство по созданию и обустройству

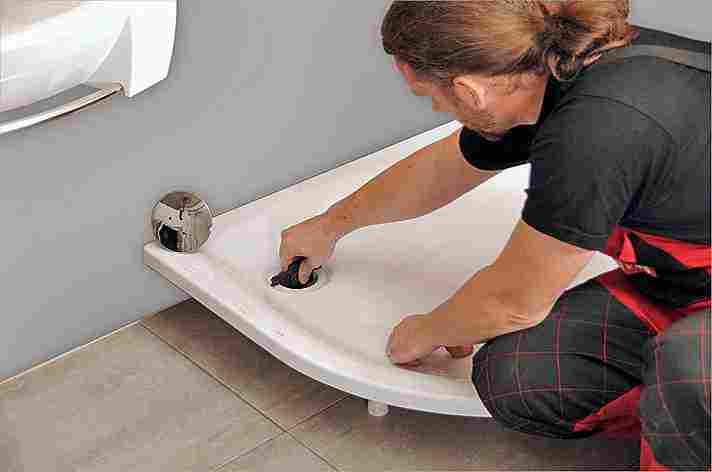

Смонтировали трап и декоративную крышку сливного отверстия

Как построить душ: подробное руководство по созданию и обустройству

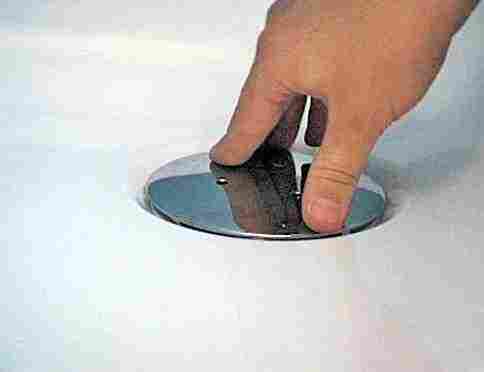

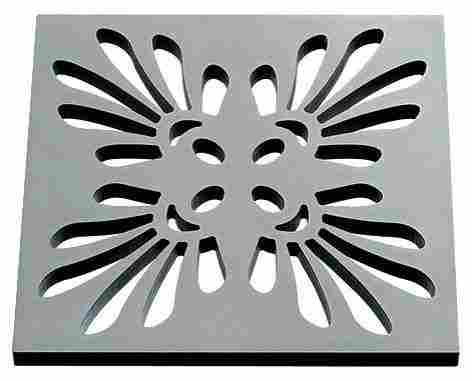

Декоративная крышка сливного отверстия. Осталось закрыть цокольной панелью зазор между бортами и полом

Как построить душ: подробное руководство по созданию и обустройству

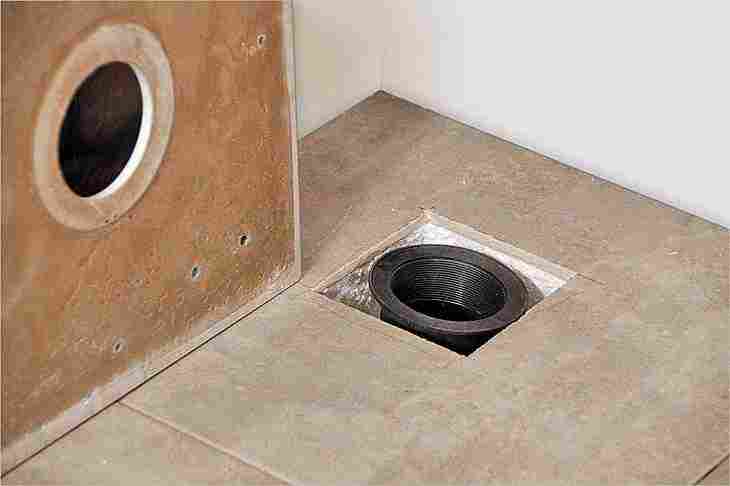

Установить плоский поддон можно только при условии, что канализационная труба была заранее спрятана в подиум или стяжку пола. Для подключения используют трап с боковой подводкой

Как построить душ: подробное руководство по созданию и обустройству

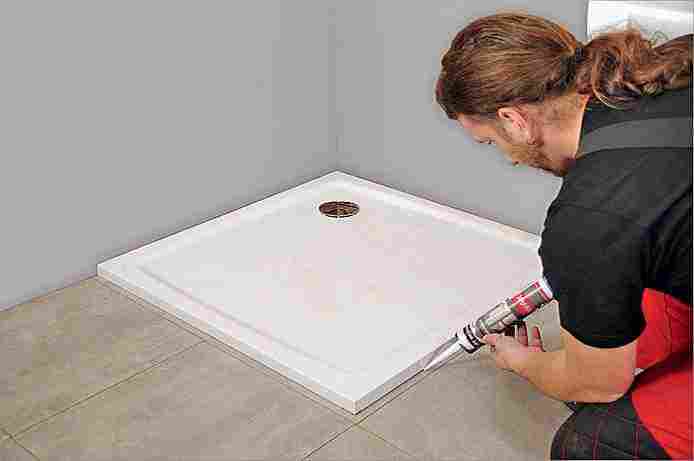

Зазор между бортом и полом заполняют силиконовым герметиком

Устройство слива душевой

Все сантехнические приборы оснащают гидрозатвором, препятствующим поступлению в квартиру газов из канализации. В многоэтажных домах высота гидрозатвора должна быть не менее 60 мм. В противном случае возможно «высасывание» воды из затвора в канализацию либо её выплёскивание в противоположную сторону в результате перепадов давления в магистральной трубе (так называемый срыв гидрозатвора). Стандартная высота сливного трапа или канала с 60-миллиметровым гидрозатвором — 90–96 мм. Это значит, что поверхность душевого поддона или сливного пола должна быть поднята над плитой перекрытия как минимум на 100 мм.

Кроме того, при обустройстве слива нужно учитывать:

  1. Пропускная способность трапа или канала должна в 1,5–2 раза превышать максимальный расход воды душевым оборудованием.
  2. Предпочтительны трапы и каналы с защитой от пересыхания и срыва гидрозатвора (для этой цели служат встроенные клапаны).
  3. Конструкция трапа или канала обязана обеспечивать лёгкий доступ к гидрозатвору для его прочистки.
  4. Каналы дороже трапов, однако облегчают отливку стяжки (если расположить канал у стены, достаточно придать поверхности пола уклон в одну сторону).
  5. Трап или канал может стать важным декоративным элементом душа. В продаже есть изделия оригинального дизайна и даже оснащённые встроенной подсветкой.

Как построить душ: подробное руководство по созданию и обустройству

Выбор ограждения для душа

Как построить душ: подробное руководство по созданию и обустройству

Ограждение для душа можно заказать на специализированном российском предприятии. Сегодня в продаже чаще можно встретить стенки и дверцы, выполненные из закалённого стекла — прозрачного, матированного «пескоструйкой» или тонированного. Его толщина составляет 8–10 мм. Изделия из акрилового или полистирольного стекла несколько дешевле, но гораздо менее долговечны.

Как построить душ: подробное руководство по созданию и обустройству



Возможны два конструктивных решения кабины: с каркасом и без него. Каркасные кабины (их обвязки выполняют из анодированных или окрашенных алюминиевых профилей, реже — из хромированной стали) продают в виде комплектов-конструкторов с элементами стандартных размеров, соответствующих размерной линейке поддонов. Высота ограждения варьируется в пределах 2000–2200 мм с шагом 50 мм. Стенки устанавливают на бортики поддона. Если профили уже оснащены полимерными уплотнителями, то конструкцию собирают с помощью винтов-невидимок и крепят к стене анкерными болтами. Если же нет, то в местах соединения на металл наносят санитарный силиконовый герметик.

Как построить душ: подробное руководство по созданию и обустройству

У бескаркасных кабин стеклянные элементы стыкуют друг с другом и крепят к стенам с помощью прямых и угловых коннекторов, кронштейнов, петель и т. д. Отверстия под крепёж должны быть выполнены на производстве. Такая конструкция выглядит легче и эффектнее каркасной. Но, чтобы она была прочной, стеклянные полотна к основанию и стенам следует крепить с помощью зажимных планок. А для герметизации стыков подойдут прозрачные силиконовые уплотнители.

Кабину можно оснастить распашной или сдвижной дверцей (дверцами). Первые желательно навесить на позиционные петли — тогда створка будет закрываться без вашей помощи.

Полотно сдвижной дверцы, как правило, перемещается на четырёх роликах — двух верхних и двух нижних. При этом плавность и лёгкость хода зависит в основном от точности сборки кабины и регулировки механизма. В последнее время душевые стали оснащать дверцами на открытом роликовом подвесе. Подобные конструкции отличает оригинальный внешний вид и лёгкость движения.

Как построить душ: подробное руководство по созданию и обустройству

При сборке ограждения могут понадобиться соединители глухих элементов. Фото: Koralle

Как построить душ: подробное руководство по созданию и обустройству

Для придания устойчивости стеклянным стенкам их крепят к стене с помощью уголков. Детали должны быть изготовлены из алюминия либо стали (нержавеющей, никелированной, хромированной). Фото: Koralle

Как построить душ: подробное руководство по созданию и обустройству

Роликовый механизм и направляющие профили. Фото: Kohler

Как построить душ: подробное руководство по созданию и обустройству

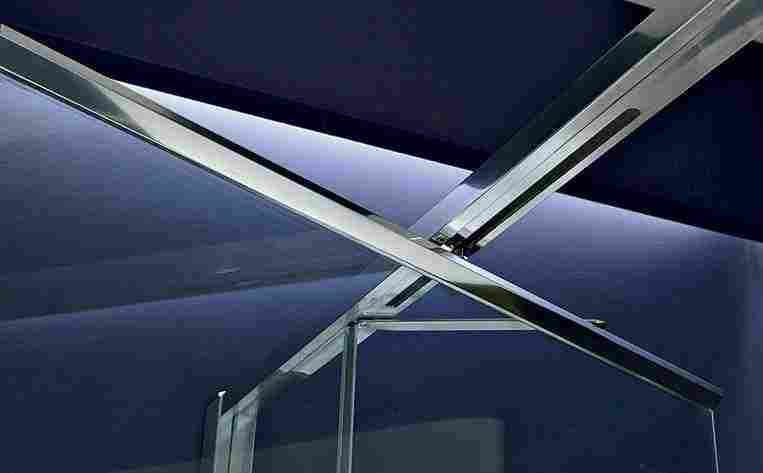

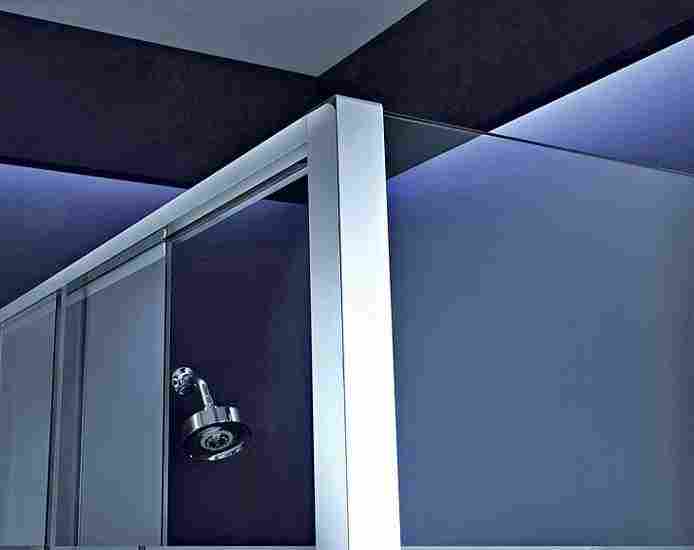

Направляющие профили . Фото: Kohler

Как построить душ: подробное руководство по созданию и обустройству

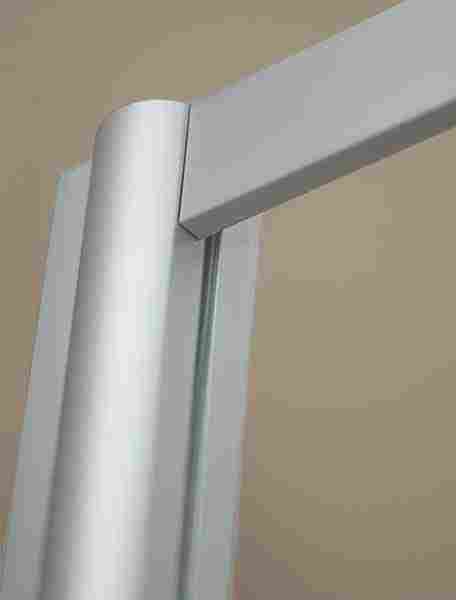

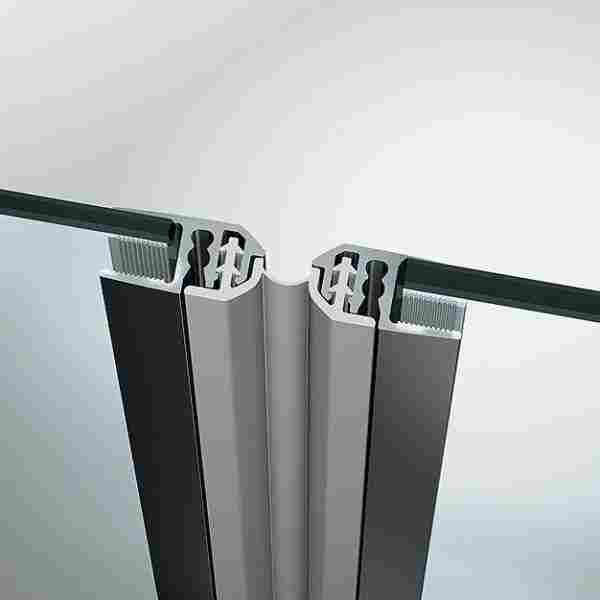

Металлические обрамляющие профили. Фото: Koralle

Как построить душ: подробное руководство по созданию и обустройству

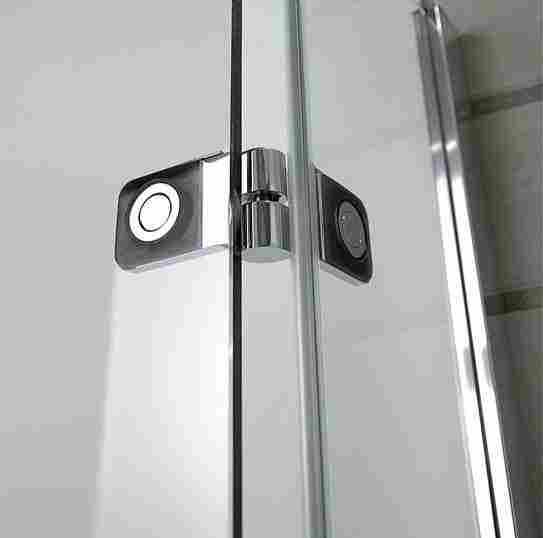

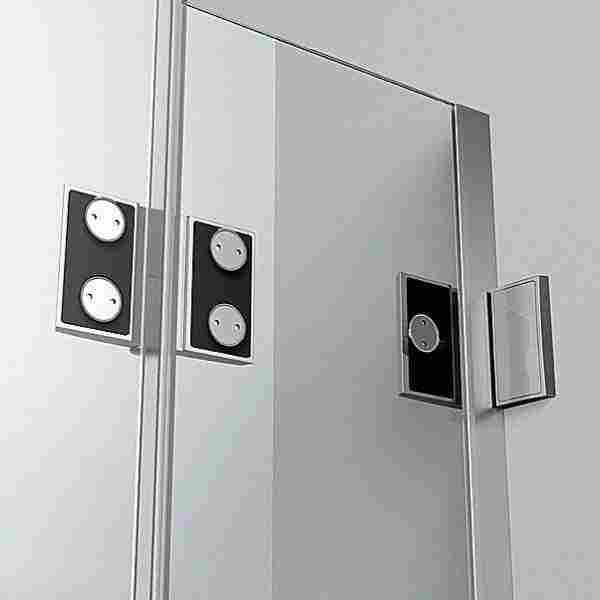

Петли для дверцы. Фото: Villeroy & Boch

Выбор встроенного оборудования

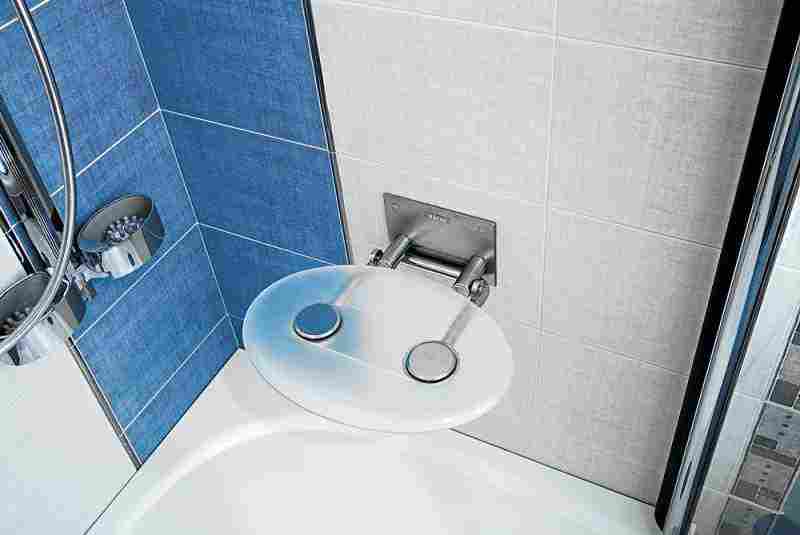

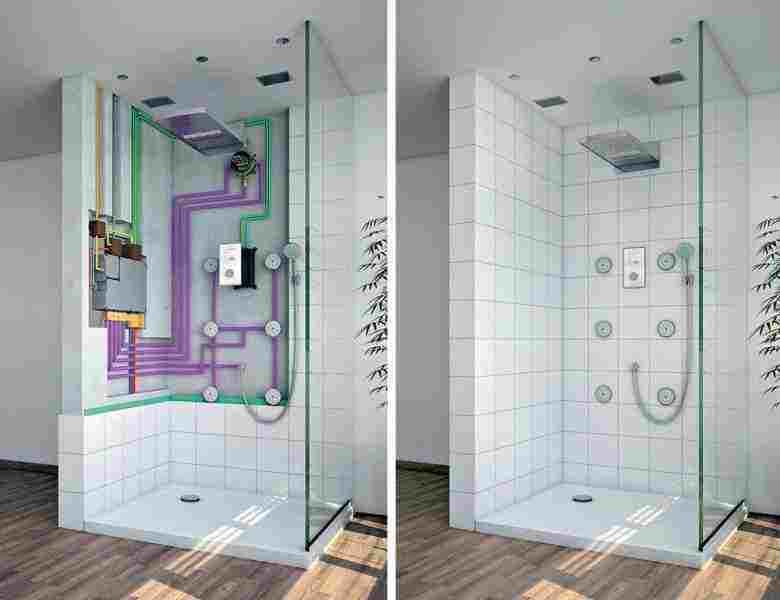

Душевую часто оснащают обычным настенным смесителем и универсальной лейкой на вертикальной штанге. Однако встроенное оборудование более удобно, да и выглядит изящнее, поскольку почти не выступает из стены. Ливневую лейку можно установить как на стене, так и на потолке. Имеет смысл дополнить её ручным душем, ещё лучше — гидромассажными форсунками. Ну а универсальное решение — встраиваемая душевая панель с функциями ливня, горизонтального гидромассажа и ручной лейкой.

Как построить душ: подробное руководство по созданию и обустройству

Укрупнённая стоимость строительства угловой душевой кабины 1,2 × 1,2 м*

Наименование Кол-во Цена, руб. Стоимость, руб.

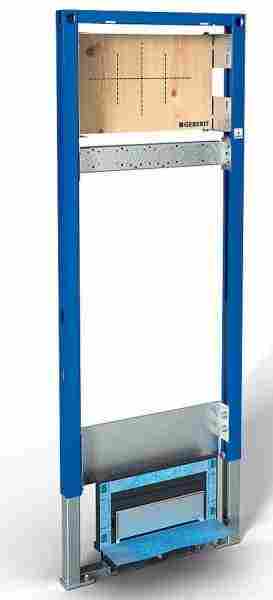

Система инсталляции водоразборной арматуры 1 шт. 6000 6000
Стекло закалённое, 10 мм с отшлифованной кромкой 5,2 м2 2200 11 440
Крепёж, уплотнители, герметик компл. 4500 4500
Фитинги, смеситель, лейки компл. 8200 8200
Поддон из эмалированной стали и трап 1 шт. 9500 9500
Роликовый механизм и направляющие для раздвижной двери 1 шт. 4800 4800
Всего 44 540
Строительно-монтажные работы компл. 27 000
Сантехнические работы компл. 8000
Всего 35 000
Итого 79 540



* Без учёта стоимости подготовительных работ (строительства стен и пола санузла и облицовки их плиткой).

Особенности материалов для сантехнических перегородок

Материал Свойства
Влагостойкость Малый вес Возможность монтажа навесного оборудования Возможность прокладки трубо­проводов внутри перегородки Хорошая
звуко­изолирующая способность
Возможность облицовки плиткой и мозаикой
Гипсокартонные и гипсоволок­нистые листы (ГКЛ и ГВЛ) Только специальные изделия (сине-зелёного оттенка) с маркировкой В + Требуется усиление каркаса толстостенными металлическими профилями + Только при заполнении шумопоглощающим материалом +
Пазогребневые гипсовые плиты (ПГП) Только специальные изделия (сине-зелёного оттенка) с маркировкой В + Требуется увеличение толщины конструкции до 100 мм и штрабление + Для облицовки мозаикой требуется зашпаклевать стыки
Панели из экструди­рован­ного полистирола + + Только при каркасном способе сборки Только при каркасном способе сборки и заполнении шумопоглощающим материалом +
Пенобетонные, газосиликат­ные блоки Требуется защита гидрофобизи­рующими пропитками и штукатурками + Требуется усиление толстостенными металлическими профилями Требуется заранее предусмотреть каналы или устроить штрабы + Только после оштукату­ривания
Фанера Только марок
ФК и ФСФ
+ Требуется усиление каркаса толстостенными металлическими профилями + Только при заполнении шумопоглощающим материалом +
Монолитный железобетон Желательно защитить гидрофобизи­рующими пропитками + Срок службы труб должен составлять не менее 50 лет +
Стекло + + Только при использовании специального триплекса
