Как выбрать перекрытия и полы в деревянном доме

Как выбрать перекрытия и полы в деревянном доме

В домах из бруса и бревна, а также каркасных постройках устраивают быстровозводимые перекрытия. Увы, далеко не всегда эти конструкции обеспечивают хорошую тепло- и звукоизоляцию. Порой они вибрируют при ходьбе и служат всего 15−20 лет. Мы расскажем о технологиях и материалах, которые позволяют преодолеть эти недостатки.

Как выбрать перекрытия и полы в деревянном доме

В строительной терминологии принято различать перекрытие (несущая конструкция) и пол (выравнивающие, изолирующие и отделочные слои), однако нередко эти части тесно связаны друг с другом и работают как единое целое. Скажем, теплоизоляция может быть расположена между балками, то есть в толще перекрытия, а лаги — служить не для выравнивания, а для перераспределения нагрузки на балки.

Таким образом, при проектировании частного малоэтажного дома необходимо учесть весь комплекс требований к системе «перекрытие + пол».

КОНСТРУКЦИЯ ЦОКОЛЬНОГО ПЕРЕКРЫТИЯ И ПОЛОВ ПЕРВОГО ЭТАЖА

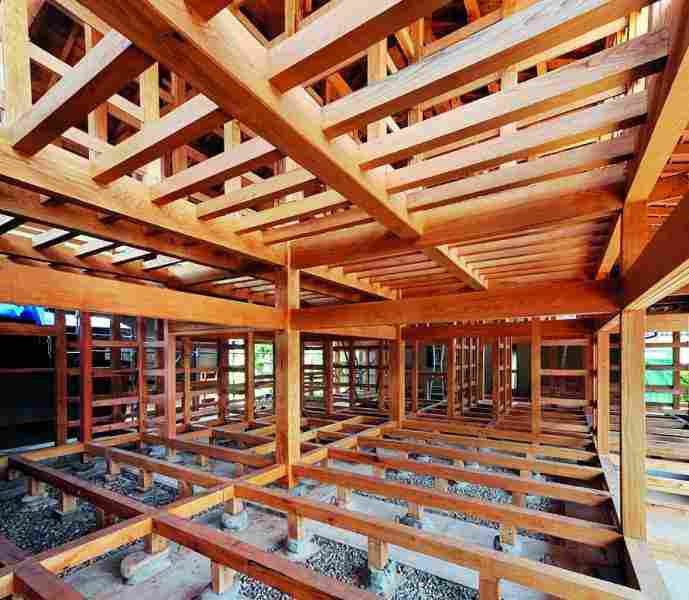

Конструкция цокольного перекрытия и полов первого этажа зависит в основном от типа фундамента. Здесь несущие балки нетрудно подпереть, устранив тем самым «зыбкость» перекрытия и увеличив предельную нагрузку на него (как распределённую, так и сосредоточенную). Балочное перекрытие с опорой на столбы. Сегодня, как и десятилетия назад, небольшие деревянные дома часто строят на мелкозаглублённых фундаментах — столбчатых, столбчато-ростверковых и ленточных, а перекрытия первого этажа делают из деревянных балок.

Как выбрать перекрытия и полы в деревянном доме

Как выбрать перекрытия и полы в деревянном доме

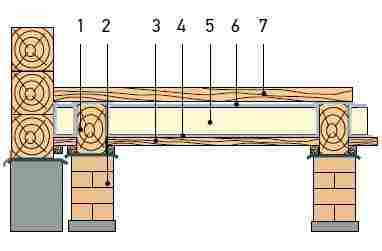

Концы балок, в роли которых выступают цельные брусья сечением от 100 × × 150 мм, опирают на цокольный выступ или крепят к стенам (о способах крепления мы расскажем ниже). Чтобы избежать вибраций и прогибов пола, возводят дополнительные промежуточные опоры — мелкозаглублённые кирпичные или бетонные столбики. При этом балки располагают с шагом до 1,2 м, а опорные столбики — до 1,5 м. Далее к балкам прибивают черепные бруски и устраивают черновой накат из необрезных досок, на который укладывают гидроизоляционный материал (рубероид, гидростеклоизол и т. п.), а затем утеплитель (например, два слоя минераловатных плит суммарной толщиной 150 мм). Поверх расстилают ещё один слой гидроизоляции так, чтобы он немного провисал между балками, и прибивают половые доски. Для других напольных покрытий (ламината, паркетной доски) требуется соорудить по балкам основание из лаг, расположенных с шагом не более 0,5 м, и влагостойкого листового материала (фанеры марки ФСФ, гидрофобизированных ДСП).

Как выбрать перекрытия и полы в деревянном доме

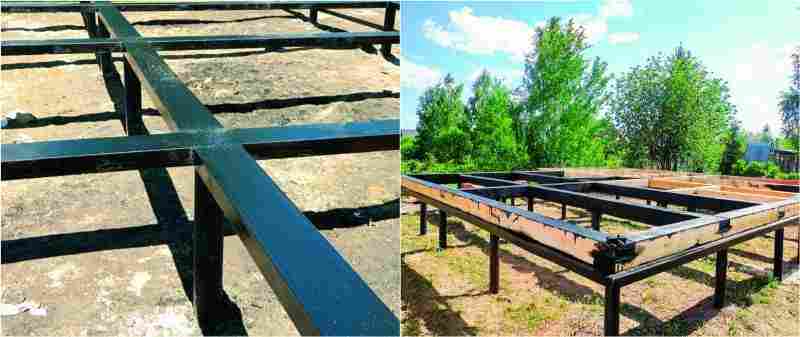

Описанная конструкция — одна из самых дешёвых, но не позволяет произвольно планировать перегородки и несущие элементы лестниц — и те и другие должны опираться на балки. Есть у неё ещё один, гораздо более серьёзный недостаток: в результате неравномерной усадки или под воздействием сил морозного пучения столбы нередко приподнимают пол, сдвигаются со своих мест, накреняются и даже падают. Такое перекрытие (как и мелкозаглублённый фундамент) нельзя рекомендовать в домах, построенных на «неблагополучных» грунтах и склонах. Ригельное перекрытие с опорой на сваи. Эта конструкция идеально сочетается с фундаментом из винтовых и буронабивных свай, связанных металлическим или железобетонным ростверком. Ригели — балки из металлопроката (швеллера или двутавра) — устанавливают с шагом до 2–3 м и приваривают к ростверку либо заделывают в предусмотренные гнёзда. Функцию промежуточных подпорок выполняют сваи, завинченные через каждые 2,5–3,5 м. Из металла выполняется лишь основной несущий каркас перекрытия, поверх которого (перпендикулярно ригелям) монтируют деревянные лаги, проложив полосы толстого (от 4 мм) гидроизоляционного материала там, где они контактируют с металлом. В этой конструкции теплоизоляцию следует располагать между лагами, а для чернового наката целесообразно использовать ЦСП или иной влагостойкий материал.

В 2016 г. в Центральном научно-исследовательском институте строительных конструкций им. В. А. Кучеренко по инициативе компании Good Wood были проведены испытания огнестойкости клеёной балки сечением 150 × 400 мм из древесины ели. Исследование показало, что балка способна выдерживать сосредоточенную нагрузку до 2 т после огневого воздействия в течение 93 мин и по показателю остаточной прочности превзошла металлические и железобетонные изделия. При этом представители фирмы-производителя утверждают, что балка не обрабатывалась антипиреном. На основании этих результатов некоторые СМИ сделали обобщающий вывод о высокой пожарной безопасности перекрытий из клеёных балок и современных деревянных зданий в целом. Однако стоит обратить внимание на то, что испытания оставили «за кадром» скорость распространения пламени в деревянной постройке, возможность обрушения дощатых накатов до прогорания балок и многие другие факторы.

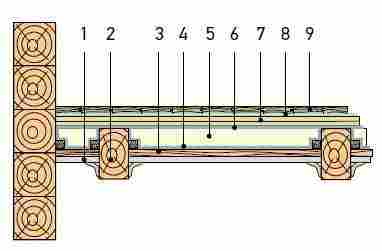

Возможен и другой вариант, когда по ригелям пускают деревянные обвязочные балки из мощных брусьев (150 × × 100 мм и более), которые связывают часто расположенными «рёбрами» с сечением 150/200/250 × 50 мм.  Ригельное перекрытие не прогибается и не вибрирует и позволяет установить каркасные перегородки и лестницы в любом удобном месте. Лаговый пол по плите фундамента. Монолитные железобетонные плиты всё чаще применяют для устройства фундаментов деревянных домов, а на слабонесущих грунтах такие основания практически вне конкуренции. Обычно поверх плиты фундамента расстилают два слоя рулонной гидроизоляции и устраивают лаговый пол. Для выравнивания лаг используют металлические кронштейны, пластиковые клинья, винтовые опоры. Если проектом предусмотрен высокий цоколь, лаги укладывают на кирпичные столбики. Монолитный бетонный пол по плите фундамента. Данное решение ориентировано на монтаж водяного тёплого пола: поверх гидроизолированной плиты укладывают слой твёрдого утеплителя (например, экструдированного пенополистирола толщиной от 50 мм) и на разделительный слой (скажем, из армированной полиэтиленовой плёнки) заливают бетонную стяжку толщиной примерно 40 мм, замоноличивая в неё трубы тёплого пола.

Как выбрать перекрытия и полы в деревянном доме

При ригельной и балочной конструкции перекрытия также допустимо монтировать тёплый пол. Ровное сплошное основание в этих случаях создают из ориентированно-стружечных или цементно-стружечных плит, а стяжку заливают в два этапа, армируя первый слой дорожной сеткой. Кроме того, можно не замоноличивать трубы, а проложить их в пустотах между балками, поверх утеплителя. Правда, у данного решения есть серьёзные недостатки, в частности — менее равномерный нагрев поверхности пола, большие энергопотери и увеличенный риск повреждения труб с теплоносителем. Мы описали лишь самые распространённые конструкции перекрытий первого этажа. На практике нередко прибегают к различным комбинированным вариантам, применяют готовые пустотные плиты, а в подсобных помещениях обходятся стяжкой по грунту. Иногда (например, при ленточном плавающем фундаменте, построенном на болотистых почвах) разумнее отказаться от промежуточных опор, усилив балки или увеличив их число.

Как выбрать перекрытия и полы в деревянном доме

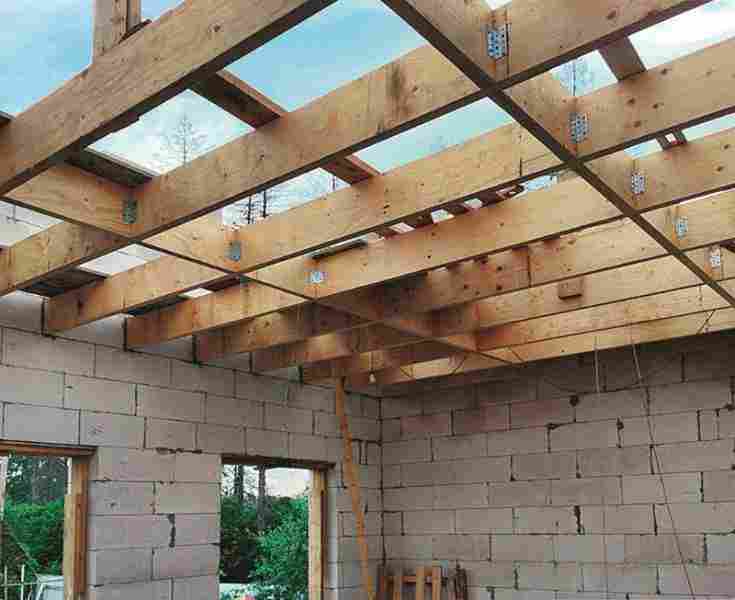

Традиционный способ крепления балок перекрытий в деревянном доме — врубка сковороднем между венцами. Он позволяет обойтись без дополнительного крепежа, но имеет целый ряд минусов. При врубке происходит ослабление и самой балки, и стен дома; правильное выполнение замка требует времени и мастерства, а ошибки грозят появлением щелей и продуванием стены. В связи с этим сегодня большинство строительных фирм предпочитают использовать металлический крепёж для балок, выпускаемый фирмами «БИЛАР», Cullen, Simpson Strong Tie и др. Скобы и кронштейны из оцинкованной стали надёжны и позволяют монтировать балки всех принятых сечений.

Как выбрать перекрытия и полы в деревянном доме

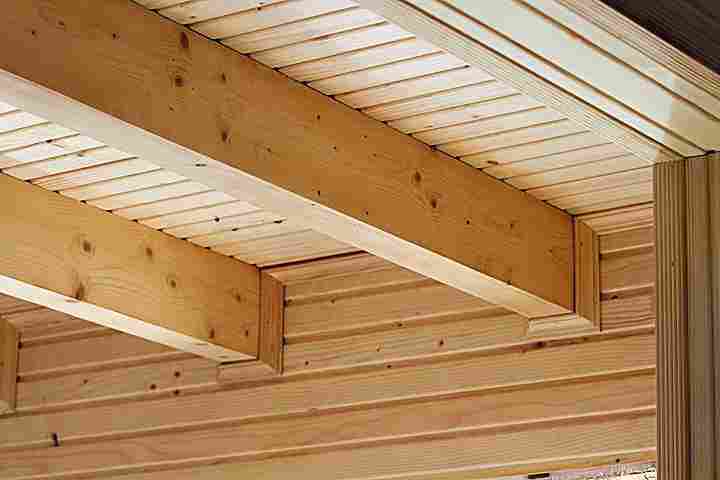

Балки из двутавра и обычного бруса можно обшить вагонкой. Фото: «ИнтерСити»

Как выбрать перекрытия и полы в деревянном доме

Строганые изделия шлифуют и покрывают лаком. Фото: ShutterStock/Fotodom.ru

Как выбрать перекрытия и полы в деревянном доме

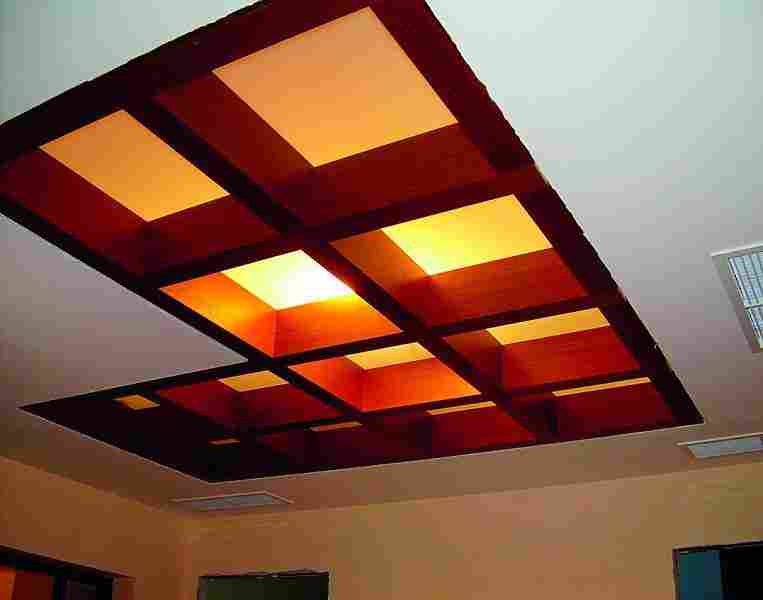

При достаточной высоте помещения иногда монтируют декоративные кессонные потолки

Как выбрать перекрытия и полы в деревянном доме

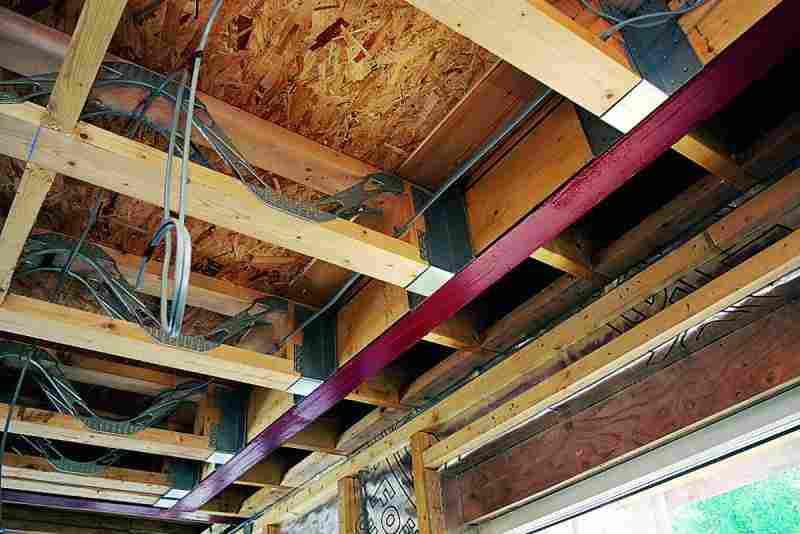

Перекрытия из деревометаллических ферм способны выдержать распределённую нагрузку до 900 кгс/м2.Фото: «ЕвроКод 5»

Как выбрать перекрытия и полы в деревянном доме

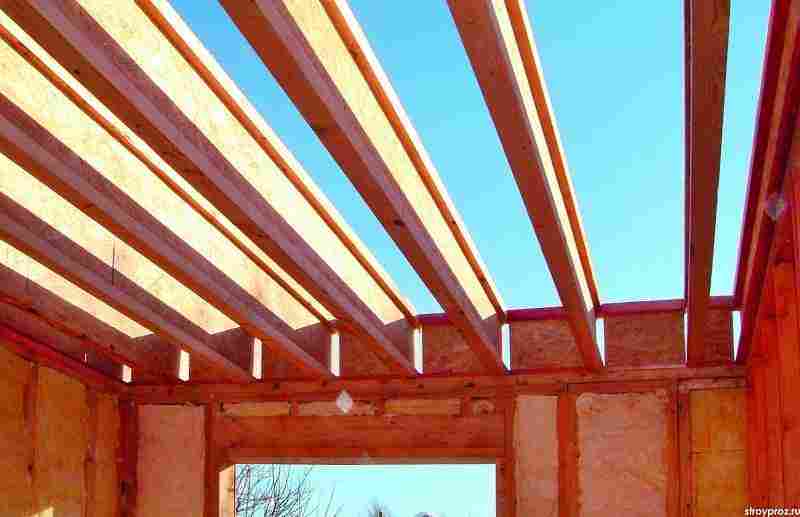

Перекрытия из LVL-балок способны выдержать распределённую нагрузку до 900 кгс/м2. Фото: Ultralam

Как выбрать перекрытия и полы в деревянном доме

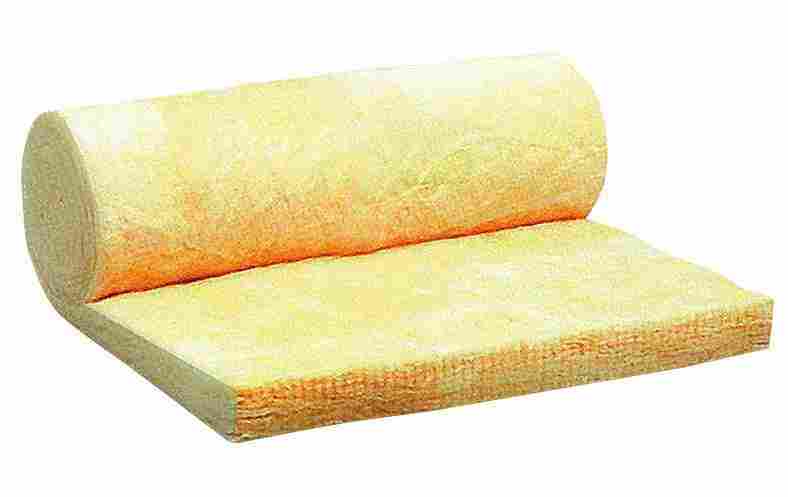

В качестве тепло- и звукоизоляции можно использовать как маты, так и плиты. Главное — обеспечить достаточную толщину слоя и защиту материала от влаги. Фото: Saint-Gobain ISOVER

Как выбрать перекрытия и полы в деревянном доме

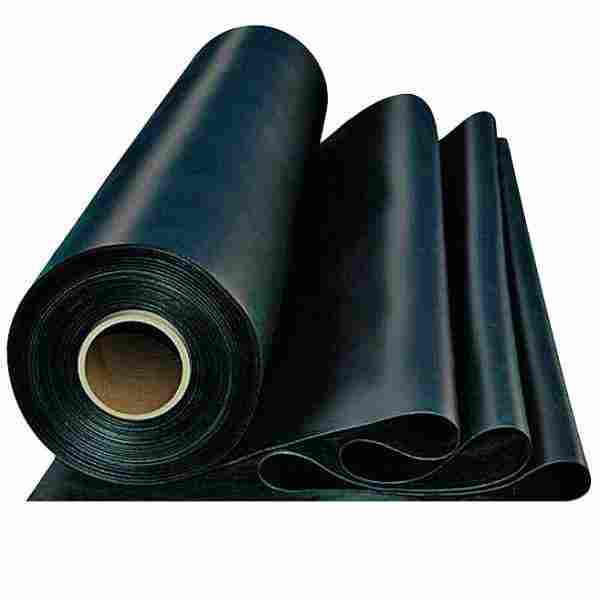

Срок службы применяемых рулонных паро- и гидроизоляционных материалов должен составлять не менее 30 лет. Фото: ТехноНИКОЛЬ

ТИПИЧНЫЕ ОШИБКИ ПРИ ВОЗВЕДЕНИИ ЦОКОЛЬНОГО ПЕРЕКРЫТИЯ И ПОЛОВ ПЕРВОГО ЭТАЖА

  1. Использование в качестве опоры для балок недолговечных деревянных стульев и мелкозаглублённых столбов.
  2. Отсутствие гидроизоляции между балками и опорами (элементами фундамента, столбами, сваями).
  3. Недостаточная защита балок и черепных брусков от гниения. Необходима как минимум двукратная обработка сухого материала антисептиком из распылителя или пропитка в ванне.
  4. Применение черновых настилов из невлагостойких материалов (неантисептированных досок, ДВП, ДСП и др.).
  5. Недостаточная толщина теплоизоляции (менее 100 мм).

Междуэтажное и чердачное перекрытия

Подняв стены на высоту первого этажа, возводят междуэтажное перекрытие. Это облегчает дальнейшее строительство (не надо лишний раз переставлять помосты лесов), а кроме того, перекрытие увеличивает устойчивость коробки дома. Между этажами вся расчётная нагрузка приходится на балки. При этом величина пролётов зачастую превышает 5 м. Избежать прогиба и «зыбкости» пола здесь довольно сложно. Стандартный путь решения проблемы — увеличение сечения и уменьшение шага балок — не всегда даёт желаемый результат. Во многих случаях приходится задействовать балки повышенной прочности — из LVL-бруса, деревянные двутавры, клеёные брусья. LVL-брус, склеенный из множества слоёв лущёного шпона с параллельным направлением волокон, обладает наибольшей прочностью и жёсткостью. Из этого материала выпускаются балки, способные перекрывать пролёт величиной до 13,5 м. При этом LVL-брус отлично противостоит воздействию влаги и агрессивных сред. Пожалуй, единственный его серьёзный недостаток — высокая цена.

Комбинированные двутавры (горизонтальные полки из досок, вертикальное ребро — из ориентированно-стружечной плиты) выпускаются длиной до 8 м. Они в 3 раза легче и в 4 раза дешевле LVL-бруса, однако не обладают декоративными свойствами и должны быть полностью скрыты потолочной конструкцией. Клеёные брусья из ели, сосны, лиственницы, кедра способны перекрыть пролёт величиной до 10 м. Они легко окрашиваются и идеально подходят для декоративных потолков с открытыми балками. При возведении междуэтажного перекрытия приходится решать ещё один серьёзный вопрос — звукоизоляции. И если бытовой воздушный шум легко «отсекается» слоем минеральной ваты толщиной 80–100 мм (технология монтажа материала, по сути, та же, что и в цокольном перекрытии), то защититься от ударных шумов намного сложнее, так как они передаются через балки. Несколько уменьшить звук шагов поможет разделительный слой из пружинящего материала (пробкового шпона, вспененного полиэтилена), проложенный между несущими элементами и напольным покрытием. Намного более действенная мера заключается в устройстве перекрытия с двойными независимыми балками — половыми и потолочными. Последние могут быть небольшого сечения, так как должны выдерживать нагрузку лишь от подшивочного и шумозащитного материала. И в заключение несколько слов о конструкции чердачного перекрытия при холодной крыше.

Вертикальная нагрузка здесь невелика, и усиливать стропильные затяжки, которые выполняют функцию потолочных балок, как правило, не требуется. Перекрытие следует тщательно утеплить: рекомендуемая для средней полосы России толщина минераловатной изоляции составляет 150–170 мм. И нельзя забывать о защитных слоях под утеплителем и над ним. Первый (из полиэтиленовой или полипропиленовой плёнки) предохранит его от увлажнения парами из нижерасположенного помещения, второй (из рубероида и его аналогов) — от разрушения в результате движения воздуха на чердаке.

СРАВНЕНИЕ БАЛОК ИЗ РАЗНЫХ МАТЕРИАЛОВ

Материал Плюсы Минусы Цена,
руб./пог. м*
Цельный массив
ели
Доступность, декоративность (хорошо шлифуются, равномерно окрашиваются) Подвержены короблению От 120
Клеёный массив
ели
Повышенная прочность, стойкость к короблению, декоративность Изготавливаются в основном по заказу От 260
Комбинированный
двутавр: массив
дерева + ОСП
Высокая прочность и жёсткость, стойкость к короблению Низкая стойкость к скручивающим нагрузкам.

При нарушении технологии производства возможна эмиссия формальдегида

От 240
LVL-брус Высокая прочность и жёсткость, стойкость к короблению, воздействию влаги Значительный вес, плохо шлифуются и окрашиваются (из-за наличия клеевых швов) От 880
